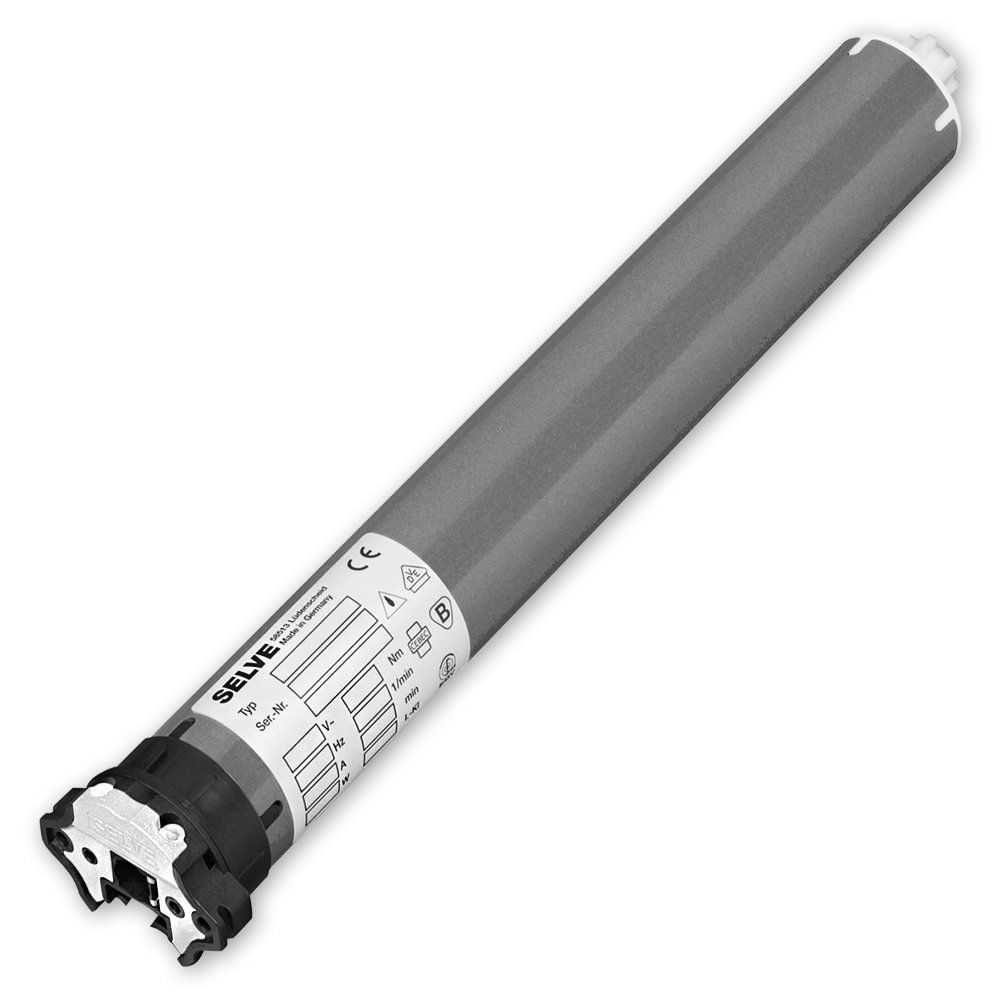

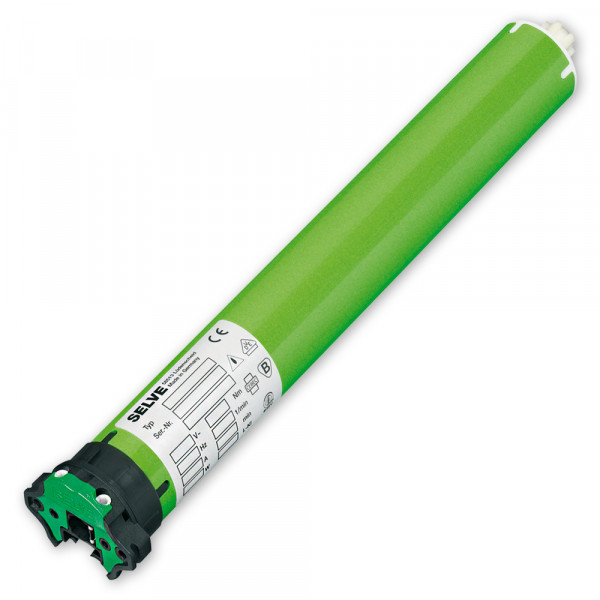

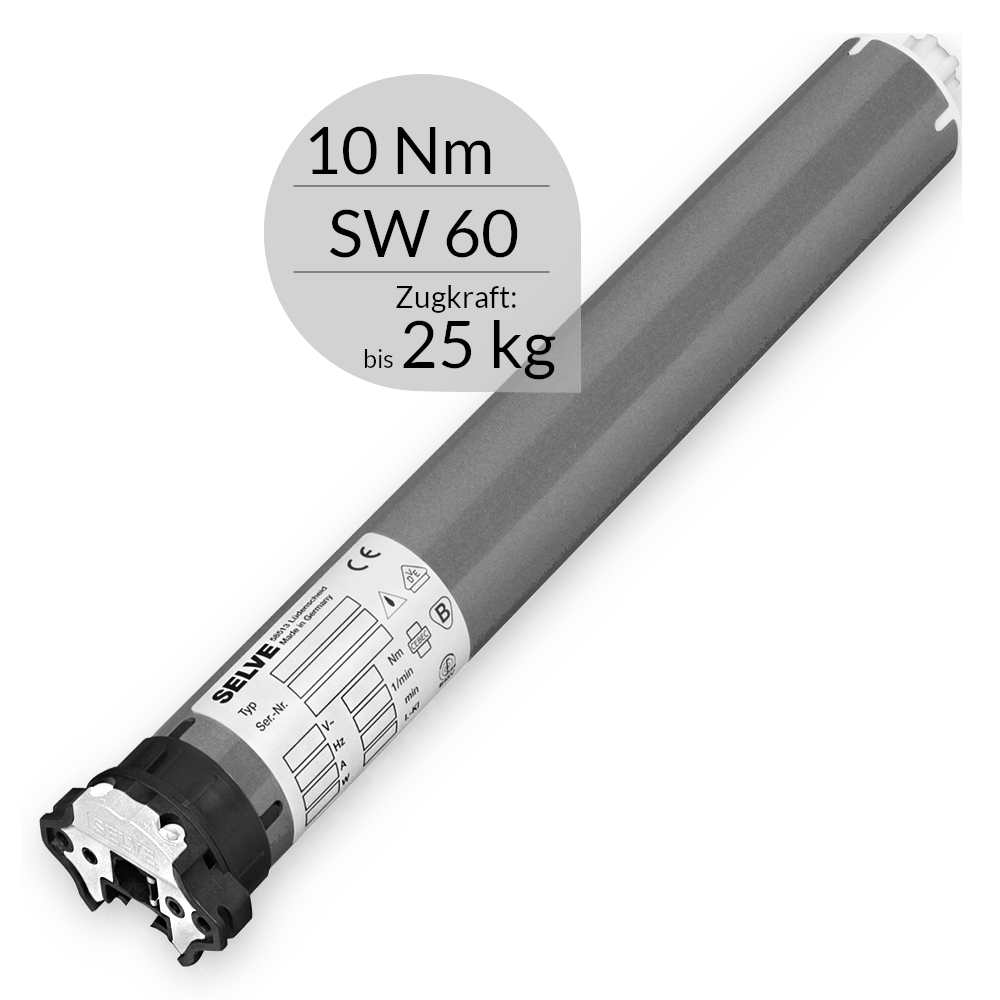

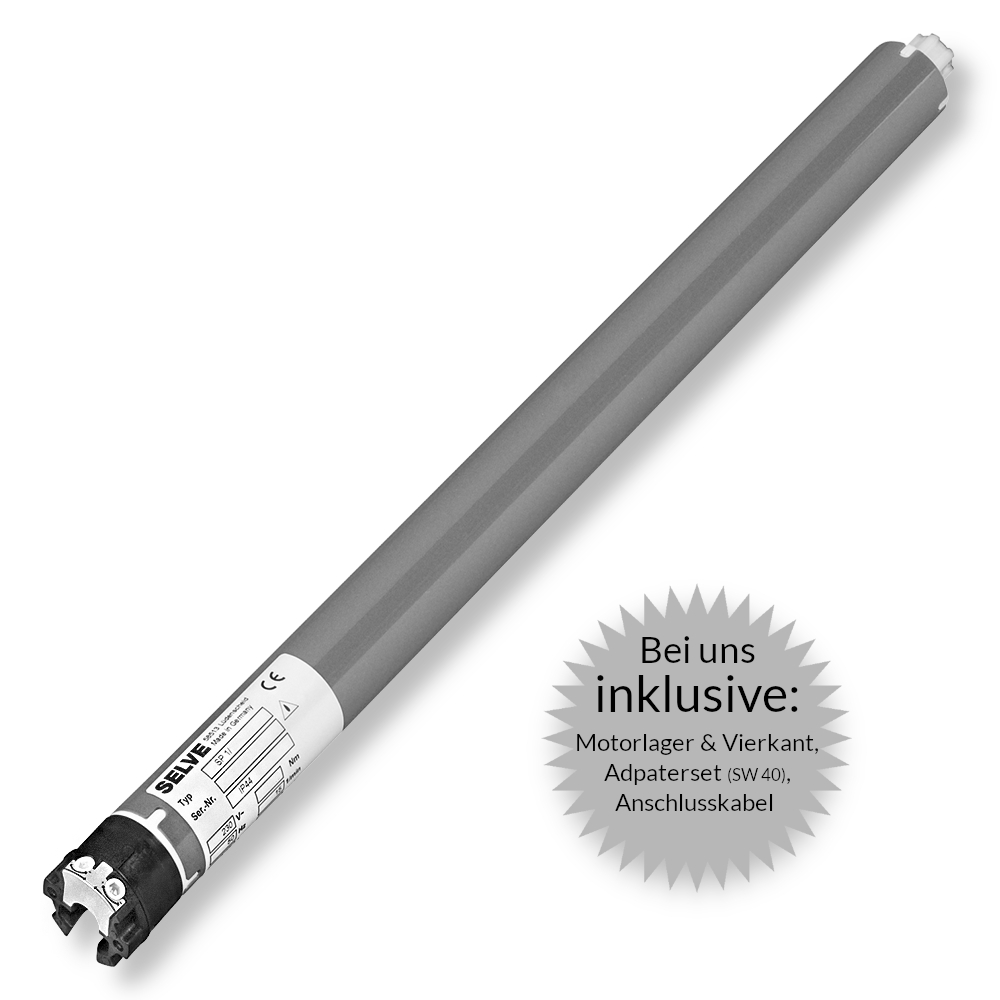

Rolladenmotor SELVE SP

Rolladenmotor SELVE SP
109,95 € *
Inhalt: 1 Behälter

inkl. MwSt. zzgl. Versandkosten

Versandkostenfreie Lieferung!

Lagernd: Lieferzeit 1-2 Werktage

Leistung/Wellengröße:

  • 352463350
Der SELVE SP markiert den Einstieg in die Welt der hochwertigen SELVE-Rohrmotore - Made in... mehr
Der SELVE SP markiert den Einstieg in die Welt der hochwertigen SELVE-Rohrmotore. Mit mechanischer Endlageneinstellung ausgestattet bieten diese Motore eine einfach Installation mit einem über Jahrzehnte bewährten Funktionsprinzip.

Anrufen und sparen! Rufen Sie uns für Ihr persönliches Angebot an - Tel. 0 95 43/ 29 69 000


Aufbau SELVE SP Motoren

Der SELVE SP ist der qualitativ hochwertige Universal-Motor aus dem Hause SELVE - Made in Germany. Eine herausragend gute Verarbeitungsqualität und über 10 Jahre Produkterfahrung aus vielen Hunderttausend verkauften Motoren dieses Typs lassen den SELVE SP zur sicheren Wahl für einen langjährigen und störungsarmen Betrieb Ihrer Rolladenanlage werden. Die angesteckte Zuleitung erleichtert den Motorentausch im Fall der Fälle.

Auch als Ersatz für einen "alten" SELVE-Antrieb (T-, F-, HT-Antriebe von SELVE mit 12 mm Vierkant) aus den 90er Jahren eignet sich der SELVE SP Motor bestens, hier kann das bestehende Motorlager montiert bleiben, da auch die SP-Antriebe einen 12er Vierkant haben.


Welche Motor-Leistung (Nm) benötigen Sie?

1. Rolladen Material 2. Rolladen-Abmessungen: Benötigte Zugkraft:
Kunststoff (4,5 kg/m2) Breite (in m): 0,0 kg
Aluminium (5,5 kg/m2) Höhe (in m):
Holz (11 kg/m2) Rolladenfläche = 2qm
XXX

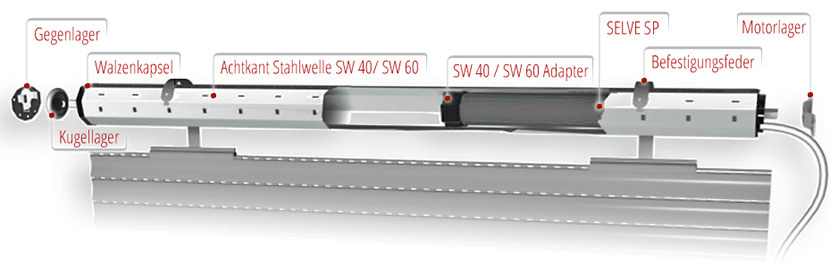

Montagebeispiel

Die nachfolgende Grafik soll Ihnen zeigen, wie die SELVE-Rolladenmotoren im Normalfall verbaut werden. Dabei wird der Motor einseitig in die Achtkantwelle geschoben und mittels des im Motor befindlichen Vierkant-Zapfens und des im Lieferumfang befindlichen Motorlagers am Mauerwerk befestigt. Auf der Gegenseite wird die Welle über ein Kugellager im Gegenlager gehalten. Gegenlager, Kugellager, Walzenkapsel und Welle sind im Renovierungsfall meist vorhanden und können weiter genutzt werden.

Montage-Beispiel

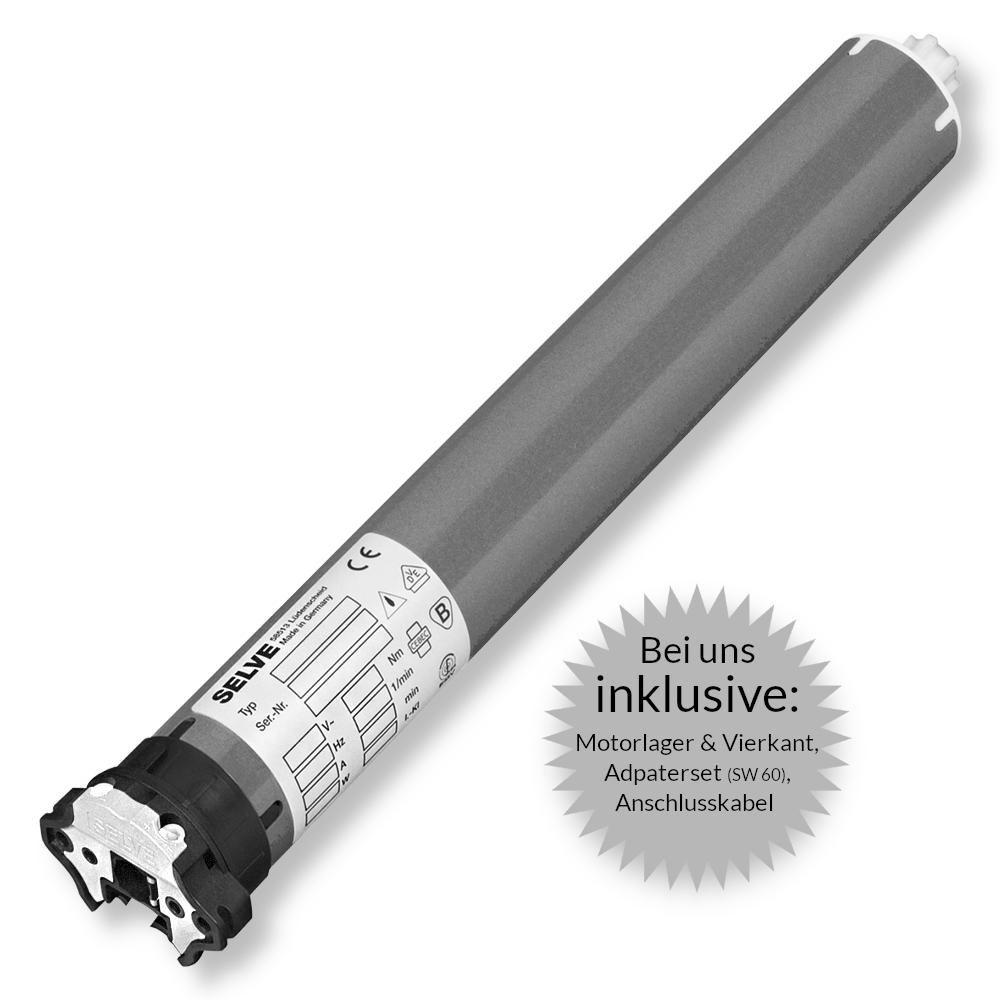

Lieferumfang

SELVE-Motoren werden grundsätzlich installationsbereit geliefert. Wichtiges Zubehör wie das Motorlager oder die ausführliche, deutschsprachige Bedienungsanleitung sind bei uns selbstverständlich. Damit der Motor unbeschädigt bei Ihnen ankommt, haben wir alles gut verpackt.

Lieferumfang

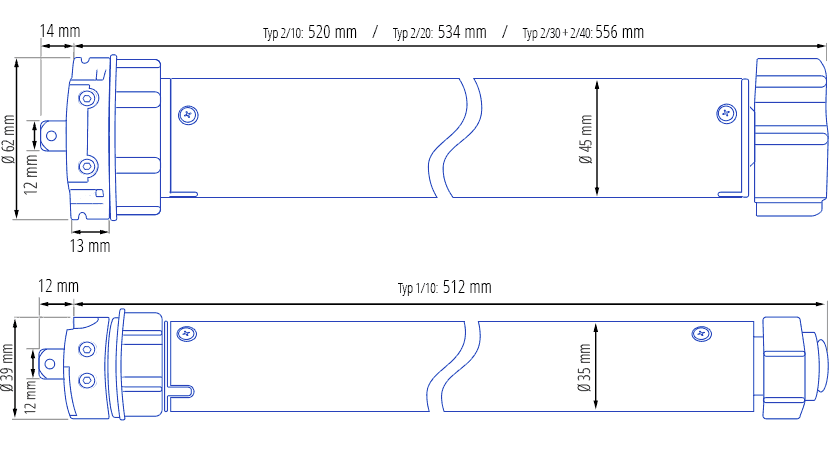

Technische Zeichnung

Um die Installation so einfach wie möglich zu machen, stellen wir Ihnen folgende bemaßte technische Zeichnung des SP-Motors bereit.

Technische Zeichnung











Der SELVE SP markiert den Einstieg in die Welt der hochwertigen SELVE-Rohrmotore - Made in Germany. Mit mechanischer Endlageneinstellung ausgestattet bieten diese Motore eine einfache Installation mit einem über Jahrzehnte bewährten Funktionsprinzip. Dank minimalem Elektronikanteil überzeugen diese Motore mit einem zuverlässigen und störungsarmen Betrieb.

Weiterführende Links zu "Rolladenmotor SELVE SP"
Verfügbare Downloads:
Produktbezeichnung SP 1/10 Ø35 SP 2/10 Ø45 SP 2/20 Ø45 SP 2/30 Ø45... mehr
Produktbezeichnung SP 1/10 Ø35 SP 2/10 Ø45 SP 2/20 Ø45 SP 2/30 Ø45 SP 2/40 Ø45
Artikelnummer 350043350 352463350 352483350 352493350 352403350
Zugkraft bis zu 25 kg bis zu 25 kg bis zu 45 kg bis zu 67 kg bis zu 88 kg
Rohrdurchmesser 35 mm 45 mm 45 mm 45 mm 45 mm
Für Achtkantwelle SW 40 SW 60 SW 60 SW 60 SW 60
Geschwindigkeit 15 U/min. 17 U/min. 17 U/min. 17 U/min. 17 U/min.
Drehmoment 10 Nm 10 Nm 20 Nm 30 Nm 40 Nm
Anschlussspannung 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz
Stromaufnahme 0,50 A 0,45 A 0,75 A 0,95 A 1,5 A
Motorleistung 115 W 105 W 172 W 220 W 345 W
Schutzart IP 44 IP 44 IP 44 IP 44 IP 44
Max. Einschaltdauer 4 min 4 min 4 min 4 min 4 min
Anschlusskabel/Adern 3,0 Meter / 4-adrig 2,5 Meter / 4-adrig 2,5 Meter / 4-adrig 2,5 Meter / 4-adrig 2,5 Meter / 4-adrig
TIPP!
EVEROXX Rolladenmotor ERM EVEROXX Rolladenmotor ERM
Inhalt 1 Behälter
ab 29,95 € *
Rolladenmotor SELVE SEL Plus Rolladenmotor SELVE SEL Plus - Auslaufmodell
Inhalt 1 Behälter
ab 139,95 € *
Rolladenmotor BECKER E01 Rolladenmotor BECKER E01
Inhalt 1 Behälter
ab 144,90 € *
Herstellerangaben
SELVE GmbH & Co. KG, Werdohler Landstraße 286, 58513 Lüdenscheid
Email: info@selve.de
Sicherheitshinweise
  • Die Installation darf nur durch qualifiziertes Fachpersonal erfolgen.
  • Vor der Installation die Stromzufuhr vollständig unterbrechen.
  • Das Gerät ausschließlich für Rollladen- oder Sonnenschutzsysteme verwenden.
  • Sicherstellen, dass keine Hindernisse den Lauf des Rohrmotors blockieren.
  • Die Steuerung des Motors darf nicht von Kindern oder unbefugten Personen bedient werden.
  • Regelmäßig alle Befestigungen und mechanischen Komponenten auf Verschleiß prüfen.
  • Der Motor ist nicht für den Einsatz in feuchten oder explosionsgefährdeten Bereichen geeignet, es sei denn, dies ist ausdrücklich in der Spezifikation angegeben.
  • Reparaturen dürfen nur durch den Hersteller oder autorisierte Fachkräfte vorgenommen werden.
  • Vor der Inbetriebnahme die Bedienungsanleitung sorgfältig lesen und beachten.
  • Das Gerät niemals ungeschützt betreiben und sicherstellen, dass Kabel und Anschlüsse ordnungsgemäß installiert sind.
  • Der Motor muss innerhalb des angegebenen Temperaturbereichs betrieben werden.
  • Bei unsachgemäßem Gebrauch erlischt die Garantie und der Hersteller übernimmt keine Haftung.

ACHTUNG: Sicherheitsvorgaben einhalten, um Schäden oder Verletzungen zu vermeiden. Vor Gebrauch unbedingt die Bedienungsanleitung lesen.
