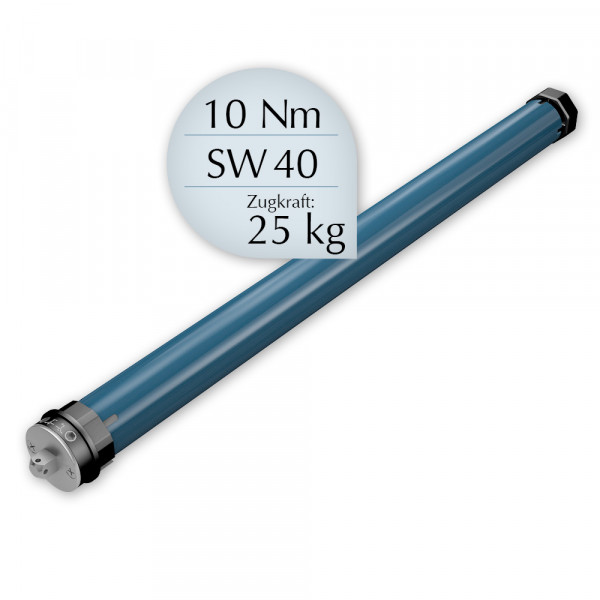

EVEROXX Rolladenmotor ERM

32,95 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

sofort verfügbar - 1-2 Werktage Lieferzeit

Leistung/Wellengröße:

  • 83510
Leistungsstarker Elektromotor - bringt die Leistung ins Ziel Der Antrieb der ERM-Serie wird... mehr
Der neue EVEROXX-Rolladenmotor ist der ideale Basis-Motor für alle Rolläden. Bereits in der 5. Generation bietet die ERM-Serie ausgereifte und bewährte Technik zu einem Preis- / Leistungsverhältnis, das seinesgleichen sucht. EVEROXX Rolladenmotore sind einfach einzubauen, arbeiten präzise, sind überaus langlebig und dank High-Tech Planetengetriebe flüsterleise. Da wir von der überragend hohen Qualität unserer Rolladenmotoren zu 100% überzeugt sind, geben wir Ihnen ganze 10 Jahre Garantie auf die ERM-Serie gemäß unseren Bedingungen.

Mit Sicherheit einer der besten Motoren seiner Art.

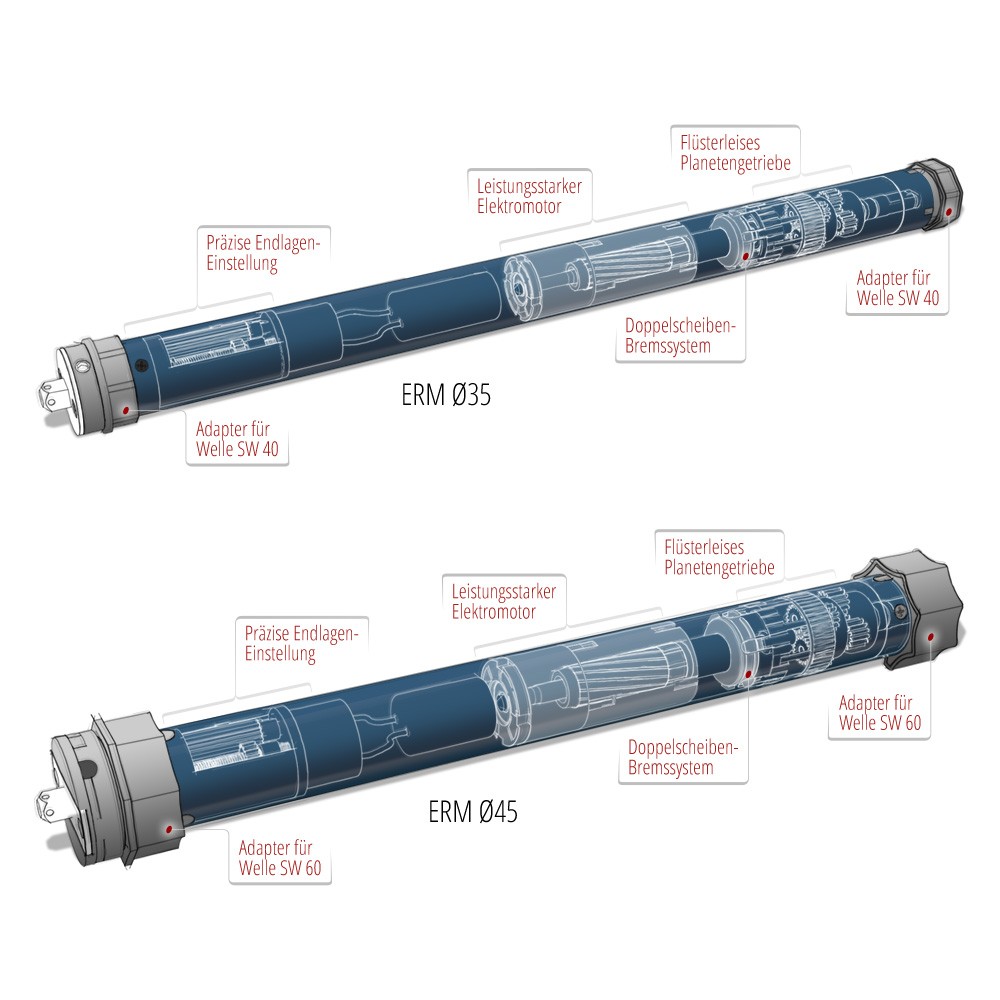

Aufbau EVEROXX Motoren

Leistungsstarker Elektromotor - bringt die Leistung ins Ziel

Der Antrieb der ERM-Serie wird von einem leistungsstarken Elektromotor übernommen. Bitte vermeiden Sie eine Unter- oder Überdimensionierung der benötigten Motorleistung. Idealerweise passt die Kraft des Motors exakt zum Gewicht des Rolladen. Einen Leistungsberechner zur Unterstützung finden Sie weiter unten auf dieser Seite.

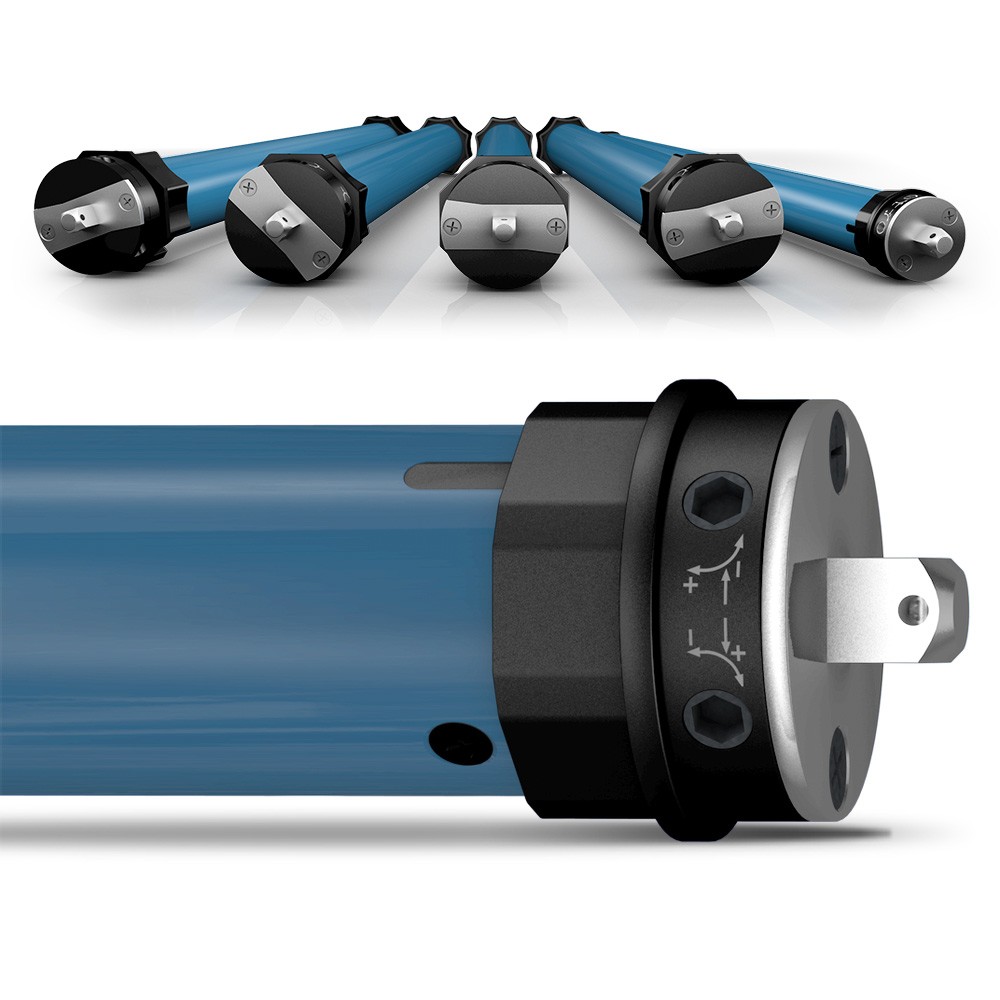

Präzise Endlageneinstellung - mit 100% dauerhafter Genauigkeit

Die von EVEROXX eingesetzte mechanische Endlageneinstellung mittels zwei unabhängiger Einstellschrauben ist besonders präzise einzurichten. Damit gelingt Ihnen die punktgenaue Endlageneinstellung Ihres Motors innerhalb kürzester Zeit. Einmal eingerichtet, können Sie sich darauf verlassen, dass der Motor über Jahrzehnte hinweg exakt die eingelernten Positionen anfährt und genau dann stoppt, wenn Sie es wünschen.

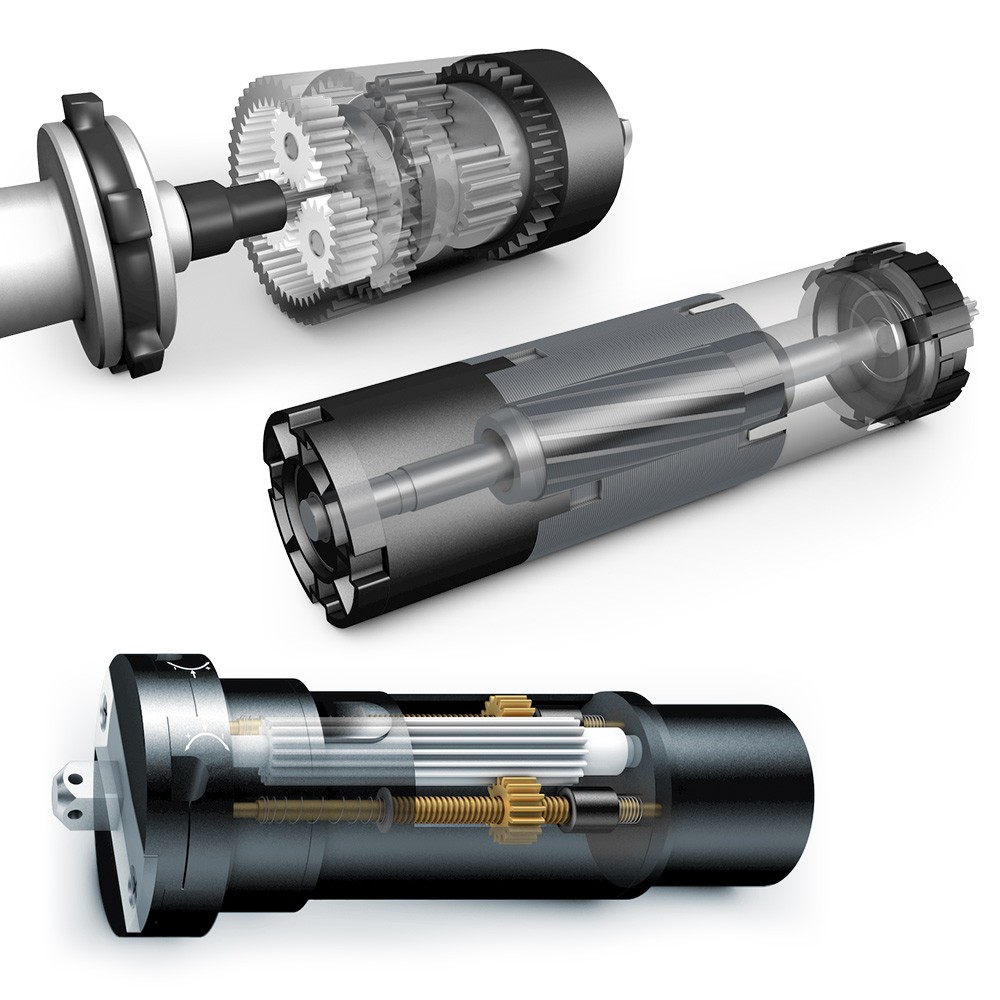

Flüsterleises Planetengetriebe -mit Doppelscheiben-Bremssystem

Um die große Kraft des verbauten Elektromotors auf den Rolladenpanzer übertragen zu können, setzt EVEROXX ein mehrstufiges Planetengetriebe ein. Diese Getriebeform überzeugt durch geringen Platzbedarf bei gleichzeitig zuverlässiger Kraftübertragung auch hoher Drehmomente. Das Doppelscheiben-Bremssystem sorgt für ein weiches, punktgenaues Anhalten ohne jeden Nachlauf. Beim Ausschalten oder bei Stromausfall liegt automatisch die volle Bremsleistung an. Denn – sicher ist sicher!


Wartungsfrei auf Lebzeit Thermo-Überhitzungsschutz Für Rechts- & Linkseinbau
Schutzart: IP 44 (Spritzwasser) Einbruchschutz (Selbsthemmung) Leichte Selbstmontage
Motorhalt jederzeit Geringer Stromverbrauch Deutsche Anleitung
Die ERM-Serie ist kombinierbar mit einer Vielzahl von Steuerungen, wie z.B.: Schaltern, Zeitschaltuhren oder Funksystemen
1. Rolladen-Material 2. Rolladen-Abmessungen Benötigte Zugkraft
Kunststoff (4,5 kg/m2) Breite 0,0 kg
Aluminium (5,5 kg/m2) Höhe
Holz (11 kg/m2) ausgabe_flaeche
ausgabe_empfehlung


Montagebeispiel

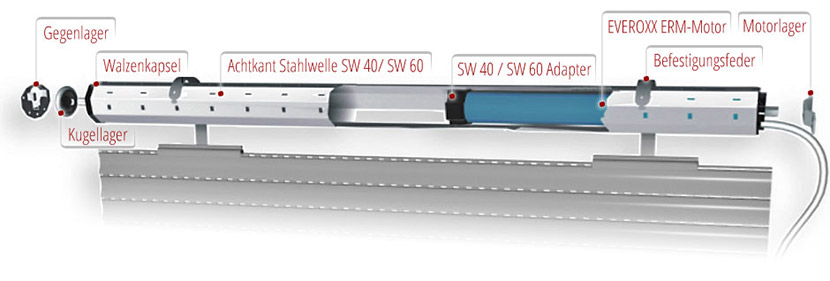

Die nachfolgende Grafik soll Ihnen zeigen, wie die EVEROXX-Rolladenmotoren im Normalfall verbaut werden. Dabei wird der Motor einseitig in die Achtkantwelle geschoben und mittels des im Motor befindlichen Vierkant-Zapfens und dem im Lieferumfang befindlichen Motorlager am Mauerwerk befestigt. Auf der Gegenseite wird die Welle über ein Kugellager mittels des Gegenlagers gehalten. Gegenlager, Kugellager, Walzenkapsel und Welle sind im Renovierungsfall meist vorhanden und können weiter genutzt werden.

Montage-Beispiel

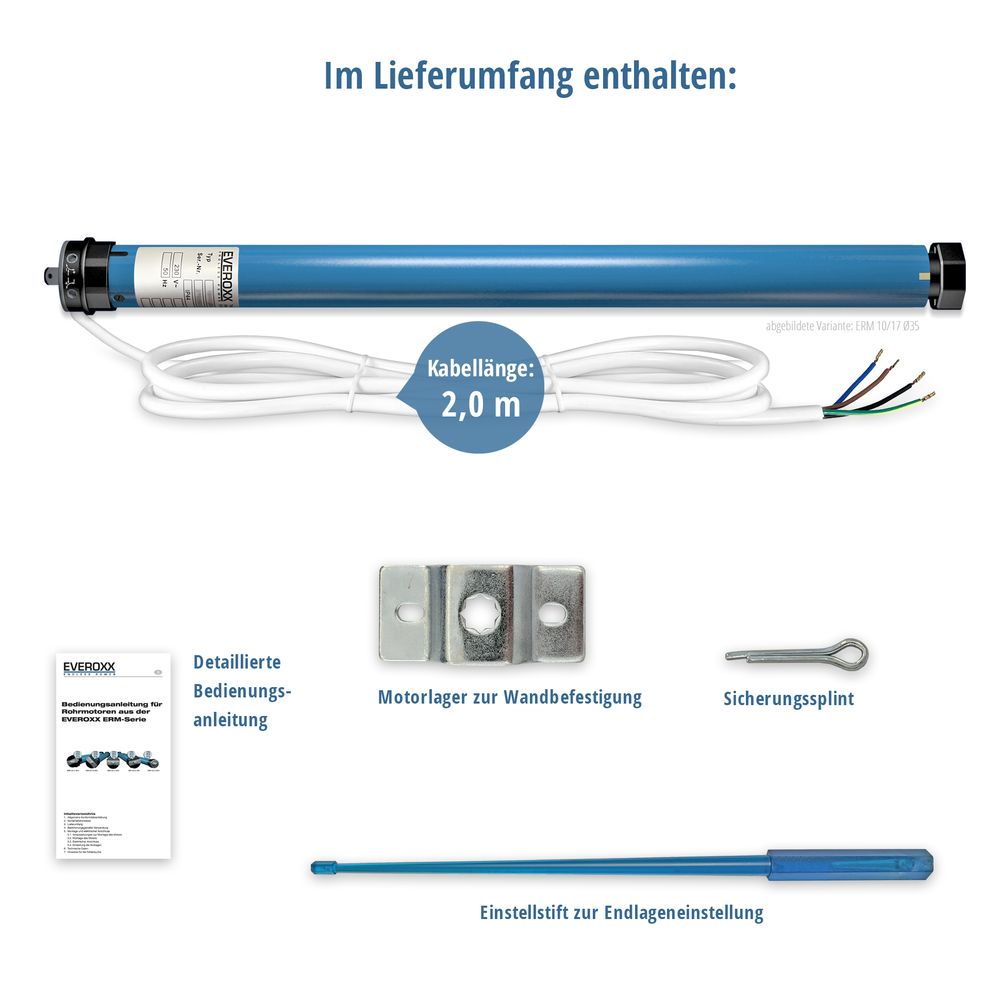

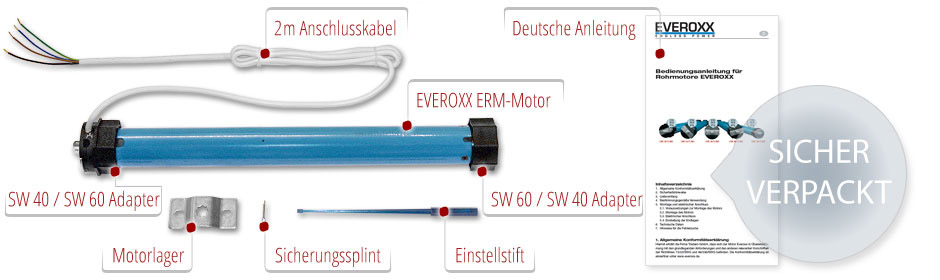

Lieferumfang

EVEROXX-Motoren werden grundsätzlich installationsbereit geliefert. Wichtiges Zubehör wie das Motorlager inkl. Sicherungssplint, der Einstellstift oder die ausführliche, deutschsprachige Bedienungsanleitung sind bei uns selbstverständlich. Damit der Motor unbeschädigt bei Ihnen ankommt, haben wir alles gut verpackt.

Lieferumfang

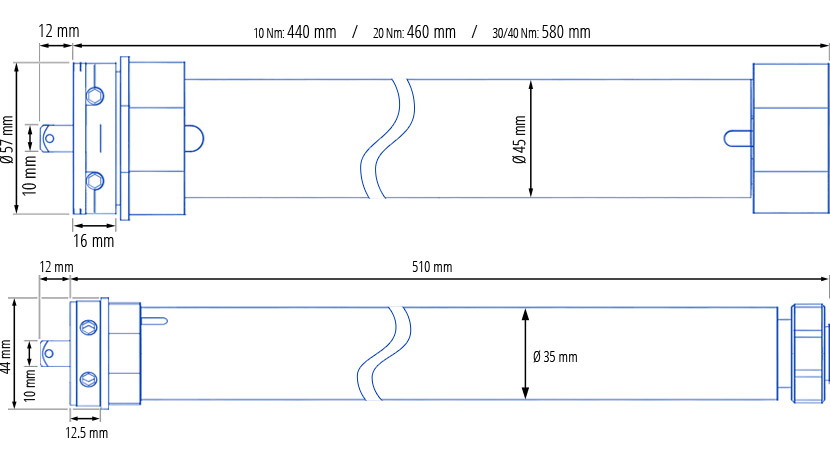

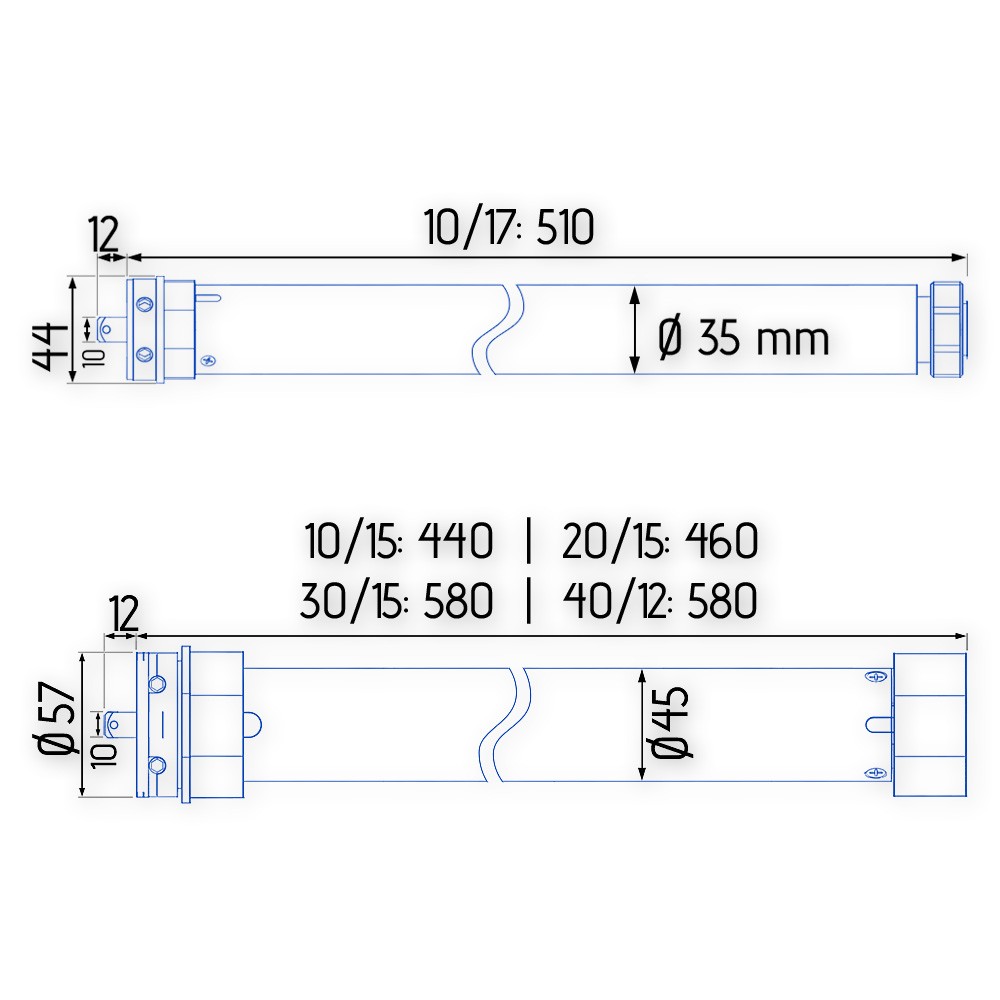

Technische Zeichnung

Um die Installation so einfach wie möglich zu machen, stellen wir Ihnen folgende bemasste technische Zeichnung des ERM-Motors bereit.

Technische Zeichnung

Leistungsstarker Elektromotor - bringt die Leistung ins Ziel

Der Antrieb der ERM-Serie wird von einem leistungsstarken Elektromotor übernommen. Bitte vermeiden Sie eine Unter- oder Überdimensionierung der benötigten Motorleistung. Idealerweise passt die Kraft des Motors exakt zum Gewicht des Rolladen. Einen Leistungsberechner zur Unterstützung finden Sie auf der EVEROXX-Homepage



Präzise Endlageneinstellung - mit 100% dauerhafter Genauigkeit

Die von uns eingesetzte mechanische Endlageneinstellung mittels zwei unabhängiger Einstellschrauben ist besonders präzise einzurichten. Damit gelingt Ihnen die punktgenaue Endlageneinstellung Ihres Motors innerhalb kürzester Zeit. Einmal eingerichtet, können Sie sich darauf verlassen, dass der Motor über Jahrzehnte hinweg exakt die eingelernten Positionen anfährt und genau dann stoppt, wenn Sie es wünschen.



Flüsterleises Planetengetriebe - mit Doppelscheiben-Bremssystem

Um die große Kraft des verbauten Elektromotors auf den Rolladenpanzer übertragen zu können, setzen wir ein mehrstufiges Planetengetriebe ein. Diese Getriebeform überzeugt durch geringen Platzbedarf bei gleichzeitig zuverlässiger Kraftübertragung auch hoher Drehmomente. Das Doppelscheiben-Bremssystem sorgt für ein weiches, punktgenaues Anhalten ohne jeden Nachlauf. Beim Ausschalten oder bei Stromausfall liegt automatisch die volle Bremsleistung an. Denn – sicher ist sicher.








Weitere Vorteile der EVEROXX-Rolladenmotoren :

  • Wartungsfrei auf Lebzeit
  • Thermo-Überhitzungsschutz
  • Für Rechts- & Linkseinbau
  • Schutzart: IP 44 (Spritzwasserschutz)
  • Einbruchschutz dank Selbsthemmung
  • Leichte Selbstmontage
  • Motorhalt an jeder Zwischenposition
  • Geringer Stromverbrauch (nur 0,60 A)
  • Deutschsprachige Anleitung
  • Kombinierbar mit einer Vielzahl von Schaltern, Zeitschaltuhren oder Funksystemen
Weiterführende Links zu "EVEROXX Rolladenmotor ERM"
Verfügbare Downloads:
Produktbezeichnung ERM 10/17 Ø35 ERM 10/15 Ø45 ERM 20/15 Ø45 ERM... mehr

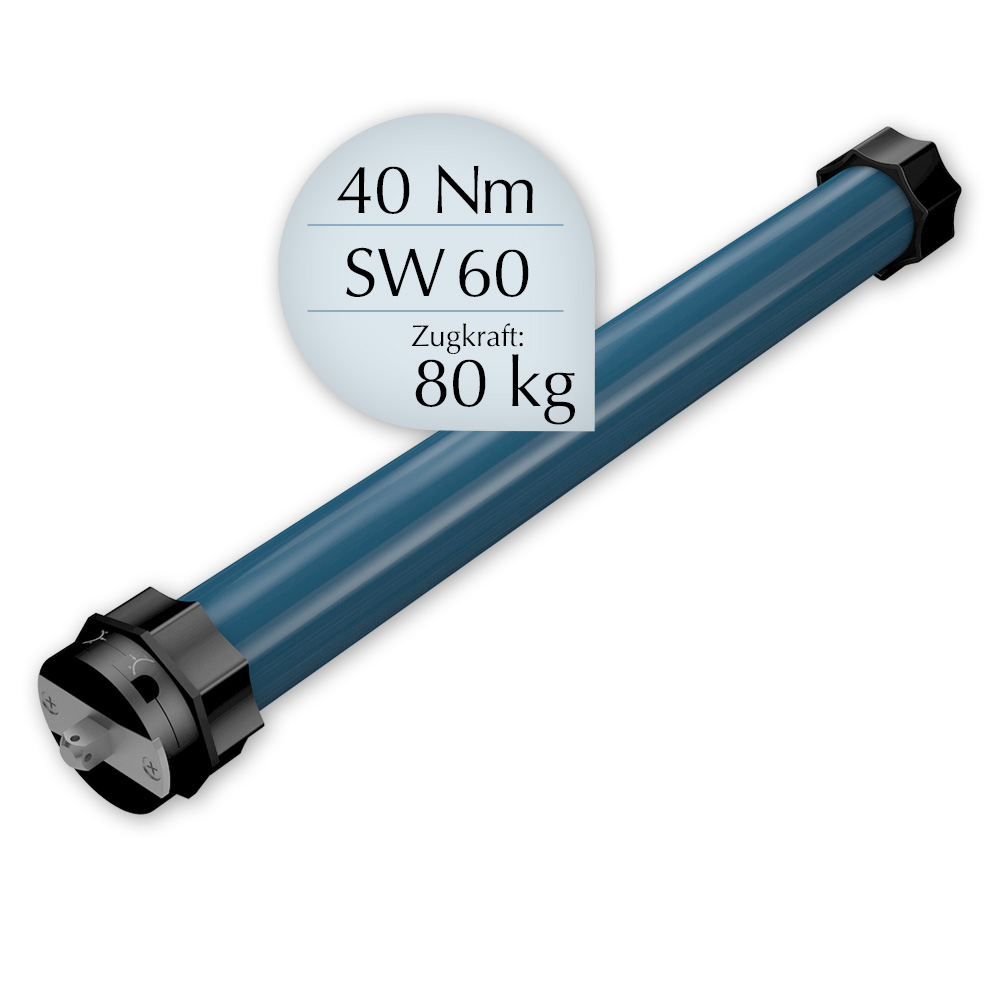

Produktbezeichnung ERM 10/17 Ø35 ERM 10/15 Ø45 ERM 20/15 Ø45 ERM 30/15 Ø45 ERM 40/12 Ø45
Artikelnummer 83510 84510 84520 84530 84540
Zugkraft 25 kg 25 kg 45 kg 65 kg 80 kg
Rohrdurchmesser 35 mm 45 mm 45 mm 45 mm 45 mm
Für Achtkantwelle SW 40 SW 60 SW 60 SW 60 SW 60
Geschwindigkeit 17 U/min. 15 U/min. 15 U/min. 15 U/min. 12 U/min.
Drehmoment 10 Nm 10 Nm 20 Nm 30 Nm 40 Nm
Anschlussspannung 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz
Stromaufnahme 0,60 A 0,55 A 0,76 A 0,82 A 0,98 A
Motorleistung 137 W 120 W 175 W 190 W 220 W
Schutzart IP 44 IP 44 IP 44 IP 44 IP 44
Gewicht 1,5 kg 1,7 kg 1,9 kg 2,45 kg 2,8 kg
Max. Einschaltdauer 4 min 4 min 4 min 4 min 4 min
Anschlusskabel/Adern 2,5 Meter / 4-adrig 2,5 Meter / 4-adrig 2,5 Meter / 4-adrig 2,5 Meter / 4-adrig 2,5 Meter / 4-adrig
Garantie 10 Jahre*¹ 10 Jahre*¹ 10 Jahre*¹ 10 Jahre*¹ 10 Jahre*¹
