Motoreinstellschalter für alle SELVE SE Motore (auch Funk)

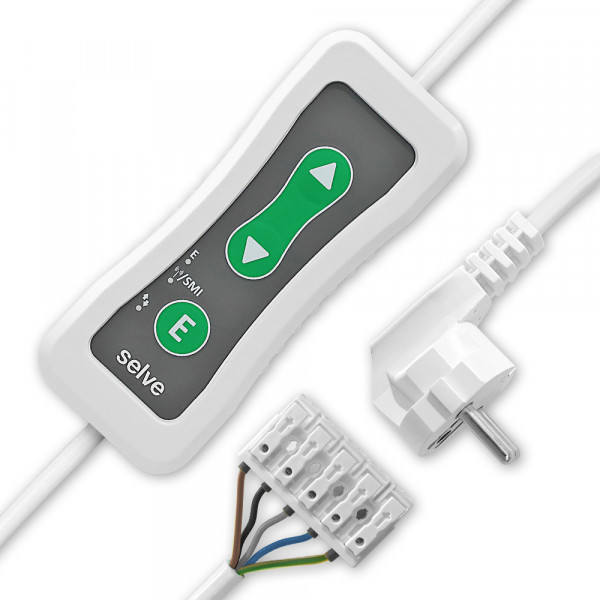

Motoreinstellschalter SELVE 291009 – präzise Endlageneinstellung für Rollladenmotoren

Der SELVE Motoreinstellschalter 291009 ist das professionelle Werkzeug für die schnelle, sichere und exakte Endlageneinstellung von SELVE-Antrieben. Er eignet sich sowohl für Rollladenmotoren mit elektronischer Endabschaltung als auch für Funkantriebe. Installateure, Fachbetriebe und ambitionierte Heimwerker profitieren von einer besonders einfachen Bedienung, hoher Zuverlässigkeit und maximaler Kontrolle bei der Inbetriebnahme.

Optimale Einrichtung von Funk- und Nicht-Funk-Motoren

Nach dem Einstecken des Netzsteckers wählen Sie am Einstellschalter über das gleichzeitige Drücken von Auf und Ab den passenden Modus: Funk-Motor oder kein Funk-Motor. Dadurch wird der Schalter exakt auf Ihren Antrieb vorbereitet. Anschließend wird der Stecker kurz gezogen und die Motorleitungen farbgleich in den Klemmblock gesteckt – schnell, eindeutig und sicher.

Endlagen einfach speichern

Nach erneutem Einstecken steuern Sie den Motor über die Auf- und Ab-Tasten in die gewünschten Endpositionen. Mit einem Druck auf die E-Taste wird die jeweilige Endlage dauerhaft gespeichert. So lassen sich obere und untere Endpunkte präzise festlegen – ideal für die optimale Funktion und Lebensdauer Ihrer Rollladenanlage.

Zuverlässig, sicher und universell einsetzbar

Der SELVE Motoreinstellschalter ist vielseitig einsetzbar: egal ob Neubau, Modernisierung oder Austausch eines bestehenden Antriebs. Durch die einfache Handhabung lassen sich Fehleinstellungen vermeiden, Installationszeiten verkürzen und Servicearbeiten effizient durchführen. Die genauen Einstellmöglichkeiten entnehmen Sie der Betriebsanleitung des verwendeten SELVE-Antriebs.

Produktnutzen

• Für elektronische Rollladenantriebe & Funkmotoren geeignet
• Schnelle und intuitive Endlageneinstellung
• Präzise Speicherung über die E-Taste
• Farbgerechte Klemmblock-Zuordnung
• Ideal für Fachbetriebe, Installateure & Nachrüstung
• Sichere Inbetriebnahme ohne Zusatzwerkzeug

Mit dem SELVE Motoreinstellschalter richten Sie Rollladenmotoren effizient ein und sorgen für einen sauberen, langlebigen und störungsfreien Betrieb Ihrer gesamten Rollladenanlage.

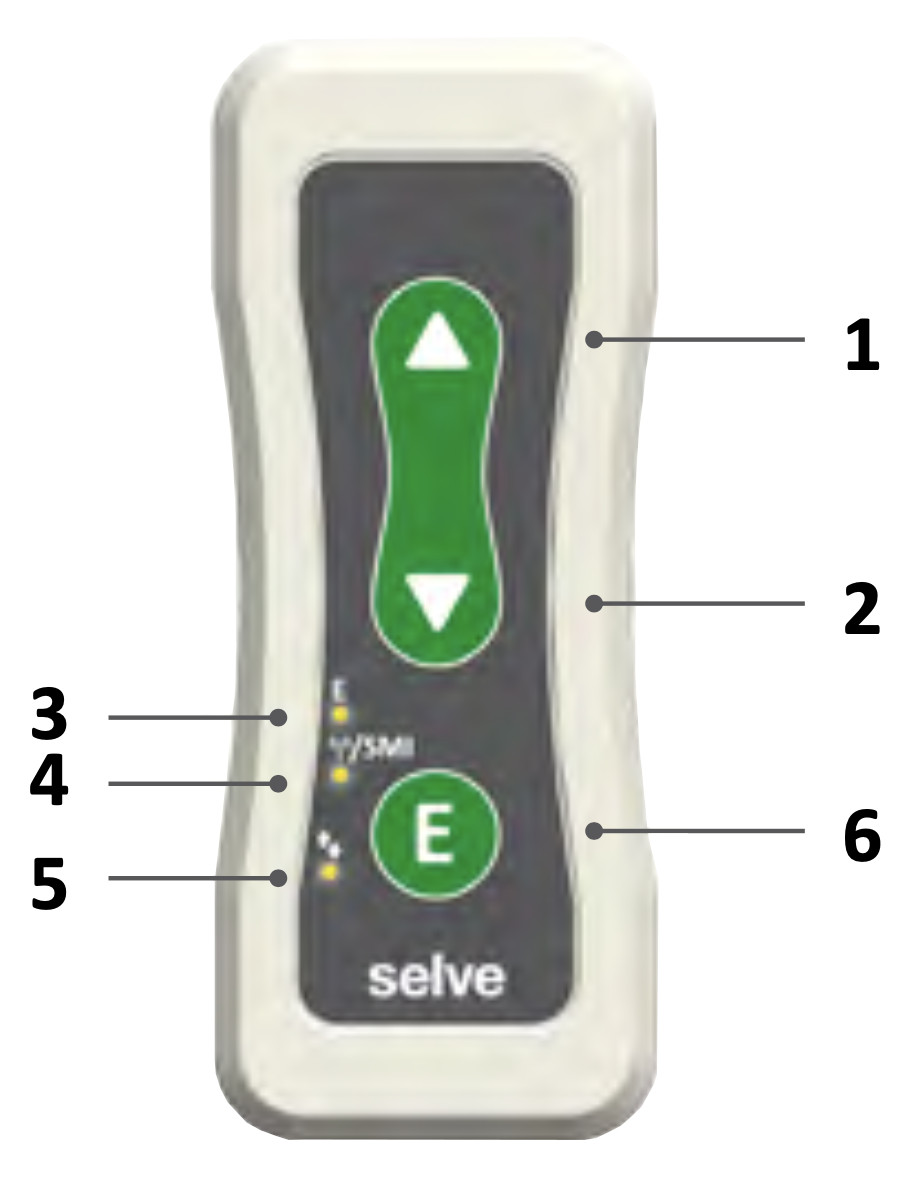

Bedienfelderklärung des SELVE Motoreinstellschalters

Über die große Wipptaste in der Mitte steuern Sie die Auf-Richtung (1) und Ab-Richtung (2) des Rollladenmotors. Die gelbe LED-Anzeige (3) dient als Zählhilfe und blinkt im Programmiermodus in regelmäßigen Abständen. Die Status-LEDs zeigen an, ob der 5-adrige Funk-/SMI-Modus (4) oder der 4-adrige Modus für leitungsgebundene SELVE-Antriebe (5) aktiv ist. Mit der grünen E-Taste (6) speichern Sie Fahrzeiten und Endlagen komfortabel ab.

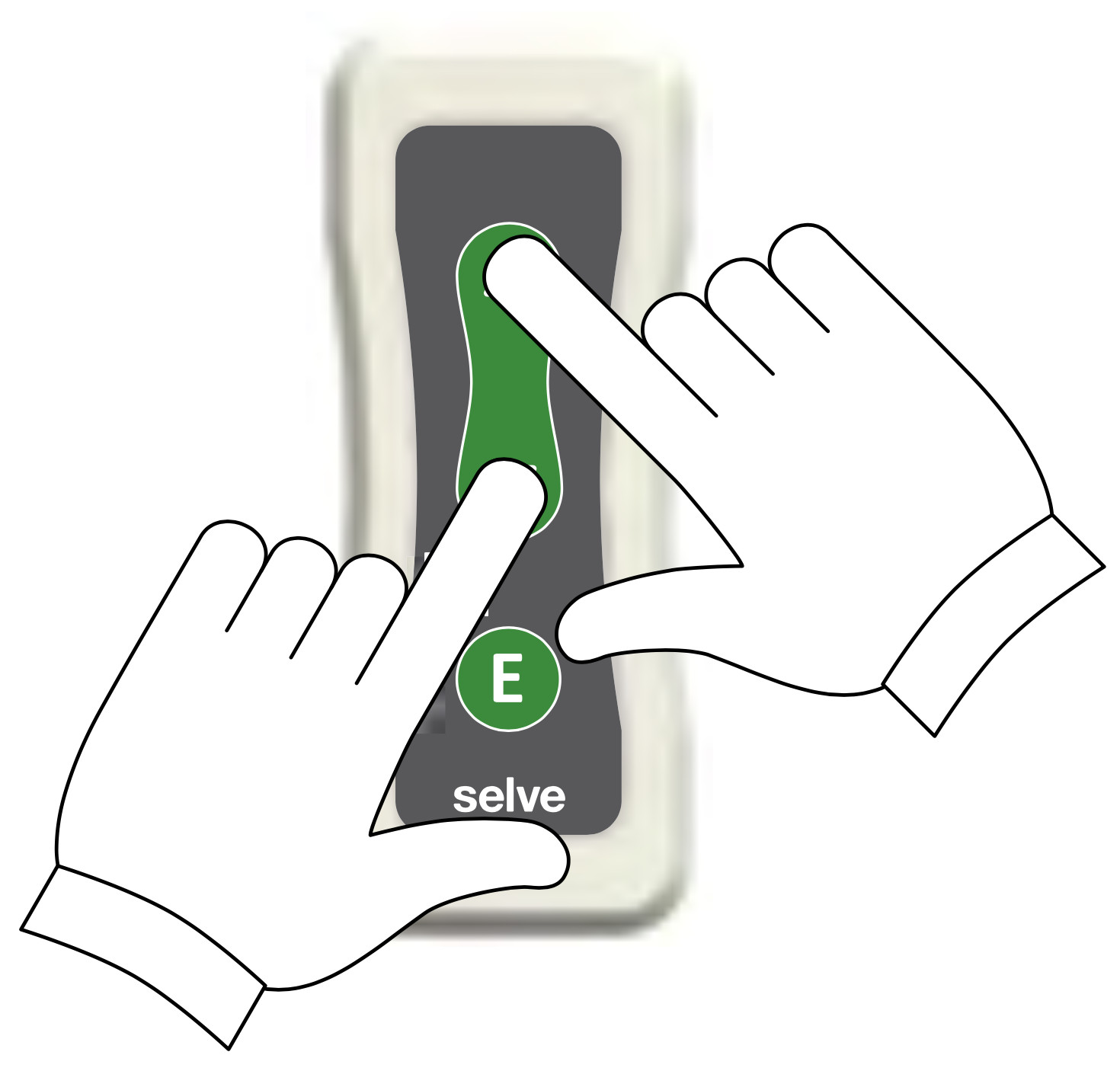

Einstellhilfe: Betriebsart für Ihren SELVE-Antrieb wählen

Stecken Sie das Universal-Einstellkabel in die Steckdose und wählen Sie durch gleichzeitiges kurzes Drücken von Auf und Ab die passende Betriebsart. Für 4-adrige SELVE-Antriebe ohne Funk aktivieren Sie den Modus für leitungsgebundene Motoren, für 5-adrige SELVE-Funkantriebe oder SMI-Motoren den Funk-/SMI-Modus. Die entsprechende LED leuchtet dauerhaft. So wird der Motoreinstellschalter optimal auf den angeschlossenen Rollladenmotor vorbereitet und Fehleinstellungen werden zuverlässig vermieden.

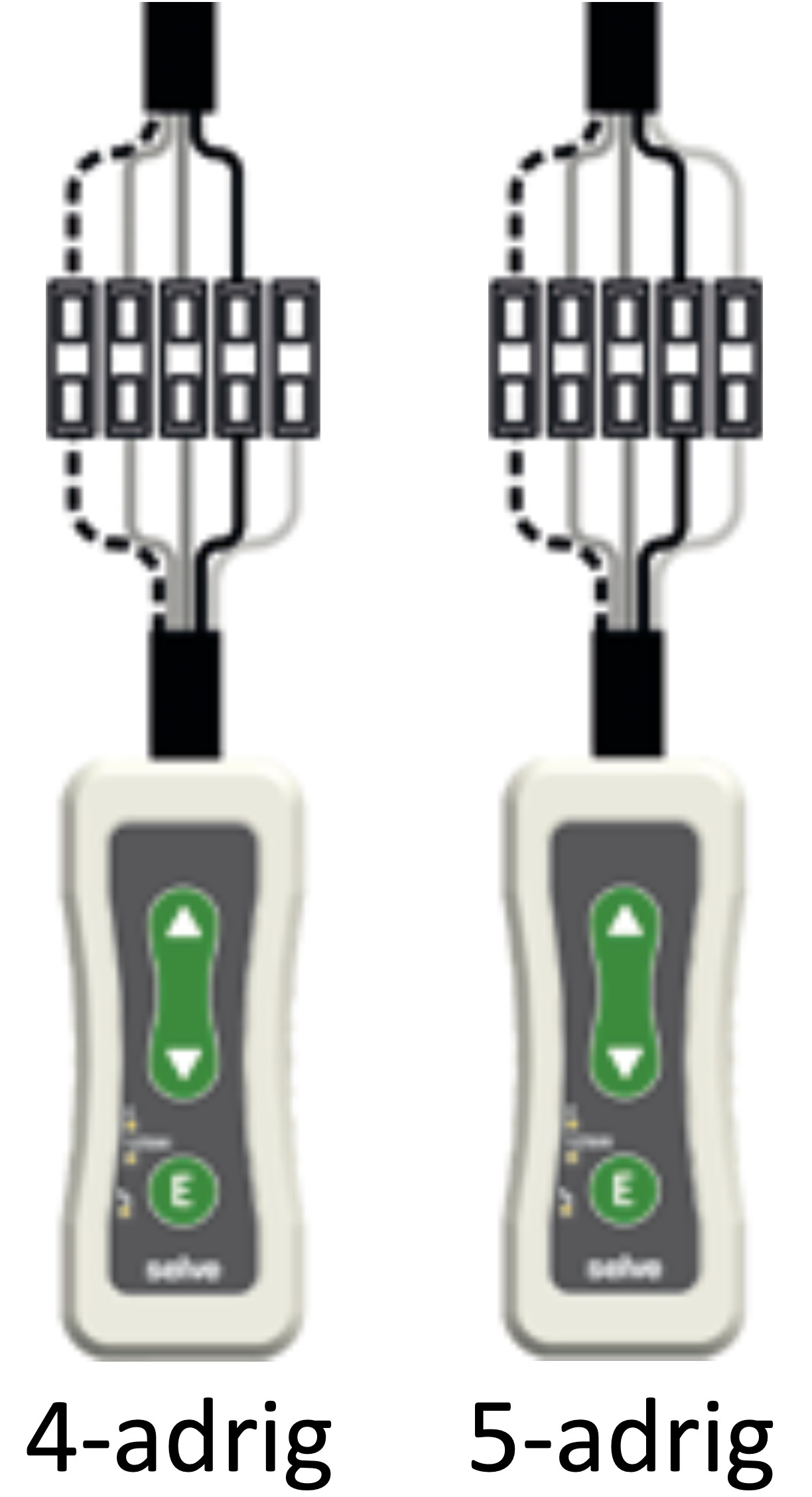

Anschlussplan: 4-adrige und 5-adrige SELVE-Antriebe

Nach der Moduswahl ziehen Sie den Netzstecker kurz und verbinden die Anschlusslitzen des Motors farbgleich mit den Leitungen des Universal-Einstellkabels. Die linke Darstellung zeigt den Anschluss für 4-adrige, leitungsgebundene SELVE-Antriebe, die rechte den Anschluss für 5-adrige SELVE-Antriebe mit Funk oder SMI. Anschließend stecken Sie den Netzstecker wieder ein und nehmen die Endlageneinstellung gemäß Motoreinstellanleitung vor – sicher, schnell und besonders servicefreundlich.
