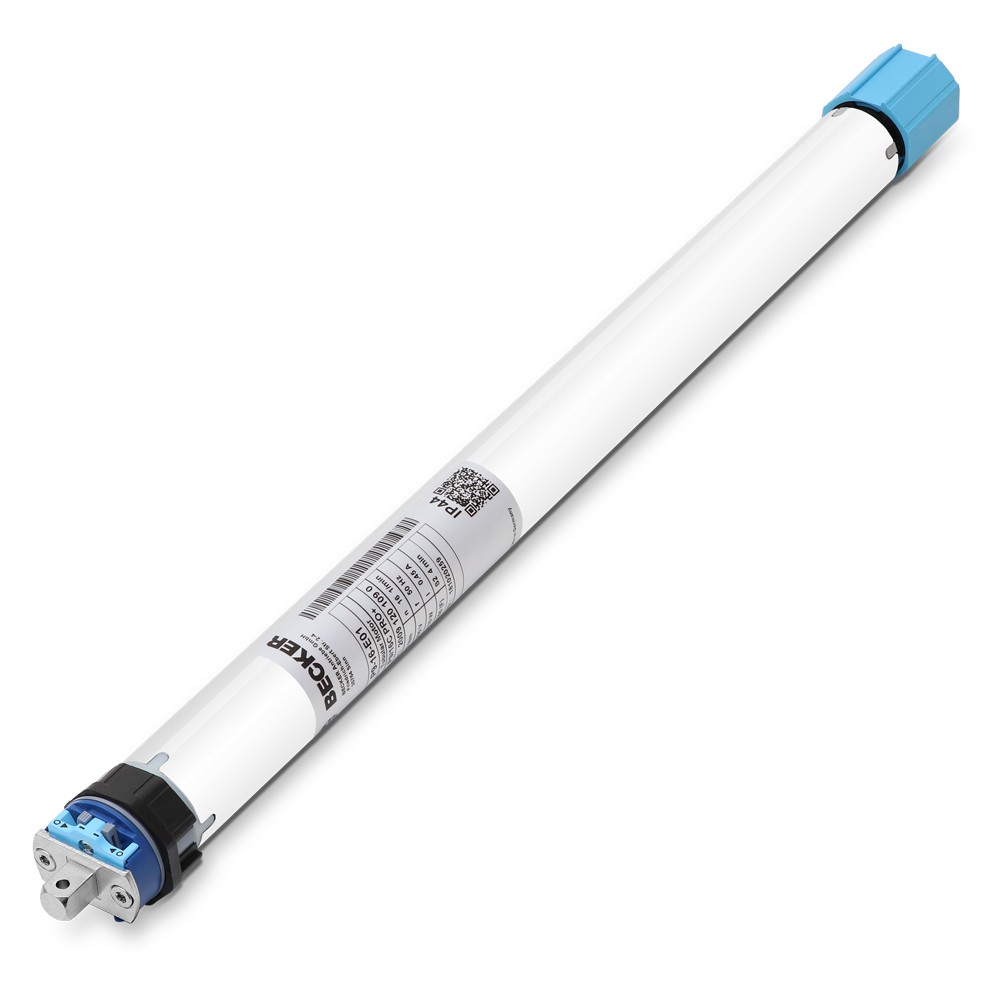

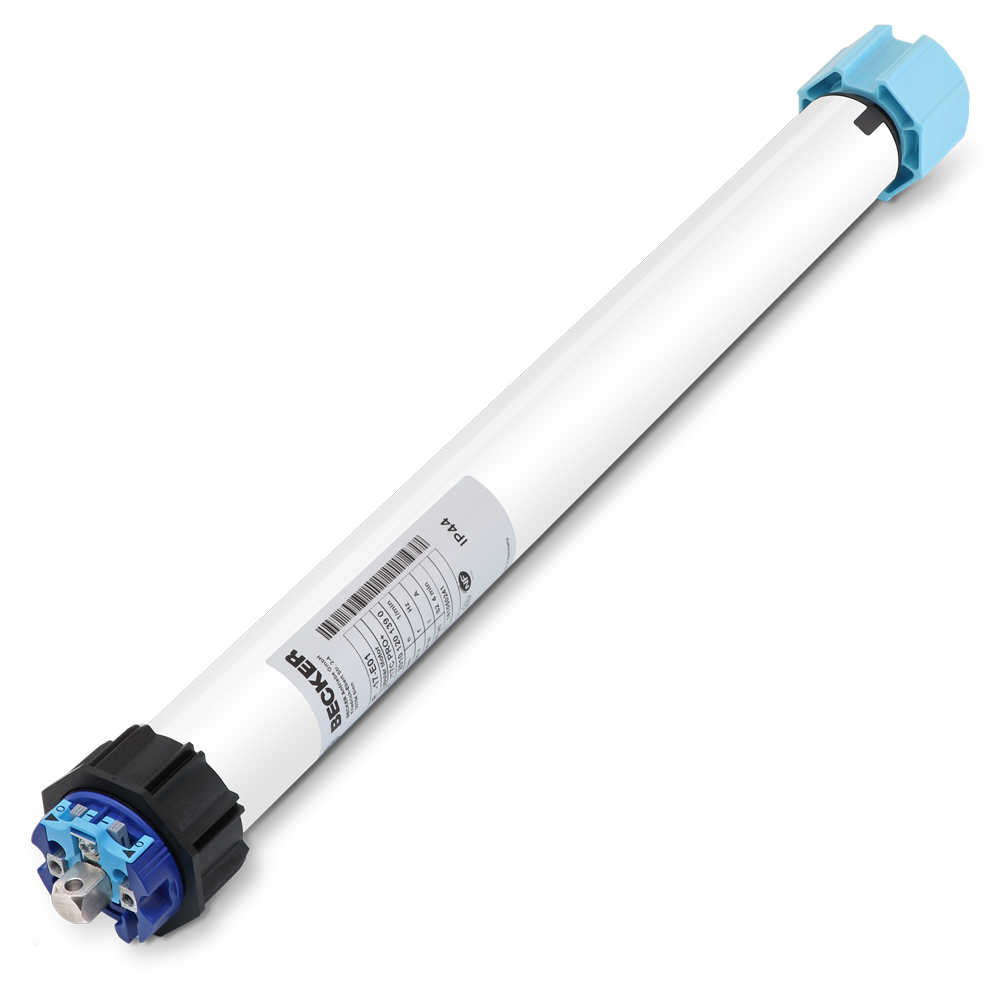

Rolladenmotor BECKER E01
Becker Rohrmotor E01 – Zuverlässiger Rollladenmotor für komfortable Automatisierung

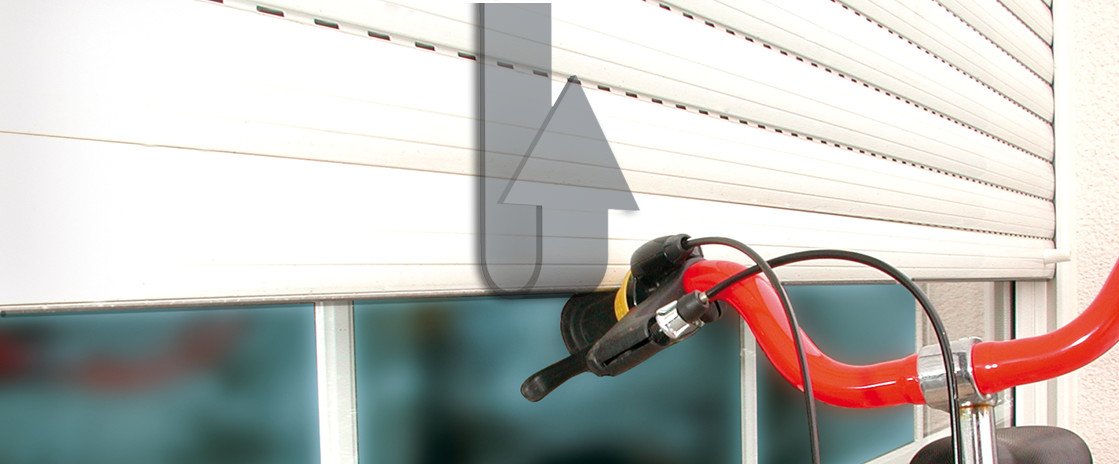

Hinderniserkennung
Besonders Rolläden im Erdgeschoss haben oft mit Hindernissen im Verfahrweg zu kämpfen: Stühle, Gartengeräte oder Spielsachen werden unachtsam im Fahrbereich des Rolladens abgestellt und beim abendlichen (automatischen) Scahließen der Rolläden übersehen. Unsere BECKER-E01-Rolladenmotoren haben hier intelligent vorgesorgt: Der Motor erkennt eine Blockade, stoppt die Abwärtsbewegung und wickelt den Behang so weit wieder auf, dass ein Abstand von ca. 10-20 cm zum Hindernis entsteht. Dadurch wird der Behang vor Zerstörung geschützt und das Hindernis kann manuell beseitigt werden.

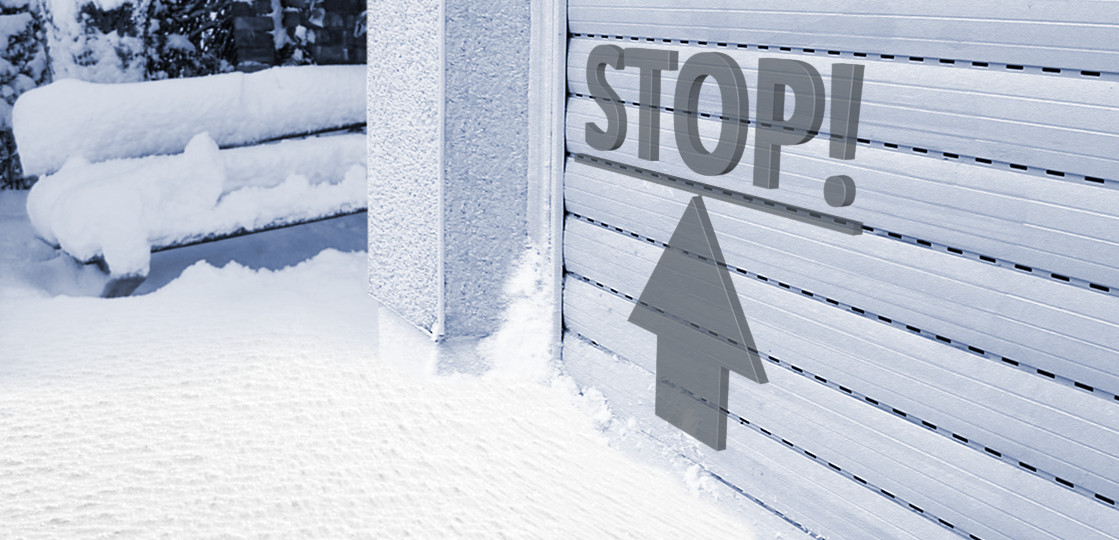

Festfrierschutz
Im Winter kann es durch die starken Temperaturunterschiede zwischen Tag und Nacht zu Frostschäden an der Rolladenanlage kommen. Wenn sich Schmelzwasser oder Schneematsch auf der Fensterbank ansammelt und während der kalten Nachtphase wieder gefriert, blockiert der Behang morgens beim (automatischen) Hochfahren der Rolläden. Der BECKER-Rolladenmotor erkennt die Überlast und schaltet automatisch ab. Dadurch wird ein Auseinanderreißen der Rolladenlamellen verhindert und die nächste Fahrt findet erst statt, nachdem das Eis manuell beseitigt wurde oder getaut ist.

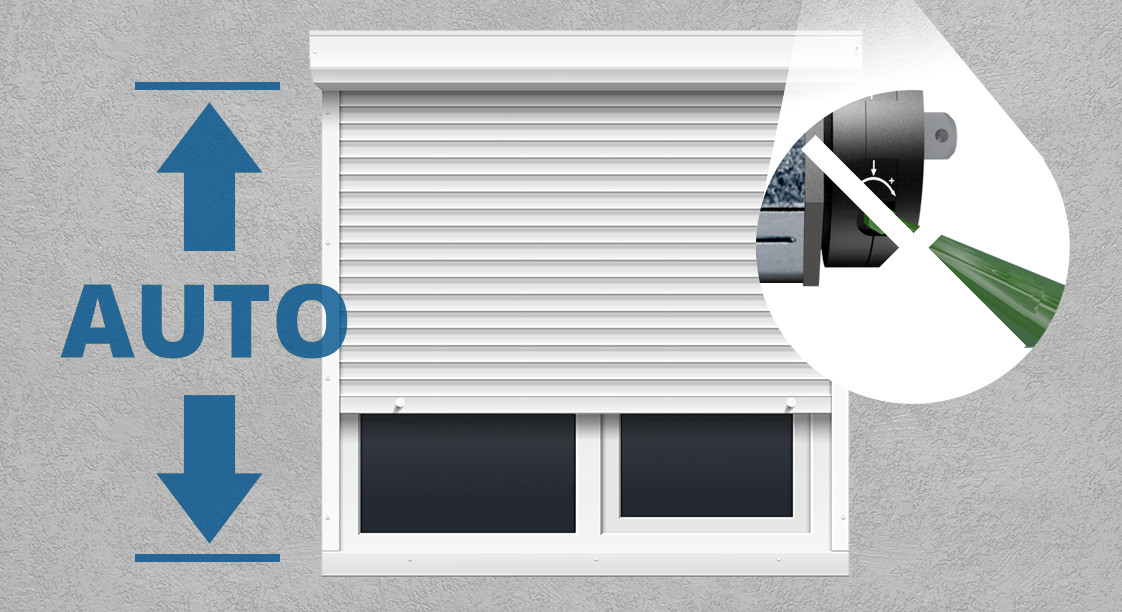

Automatische Endlageneinstellung
Die Endlageneinstellung als letzter Schritt beim Einbau ist denkbar einfach: BECKER-Motor einbauen, Behang einhängen, automatische Endlageneinstellung (erfordert Anschlagstopfen oder Endleiste) starten - fertig! Dank innovativer Konstruktion funktioniert die automatische Endlageneinstellung sowohl mit flexiblen Aufhängefedern, als auch mit starren Wellenverbindern (Hochschiebesicherungen). Und ist eine manuelle Endlageneinstellung gewünscht, gelingt diese mit einem herkömmlichen Bedienelement, z.B. einem Knebelschalter. Ein spezieller Motoreinstellschalter ist nicht erforderlich.

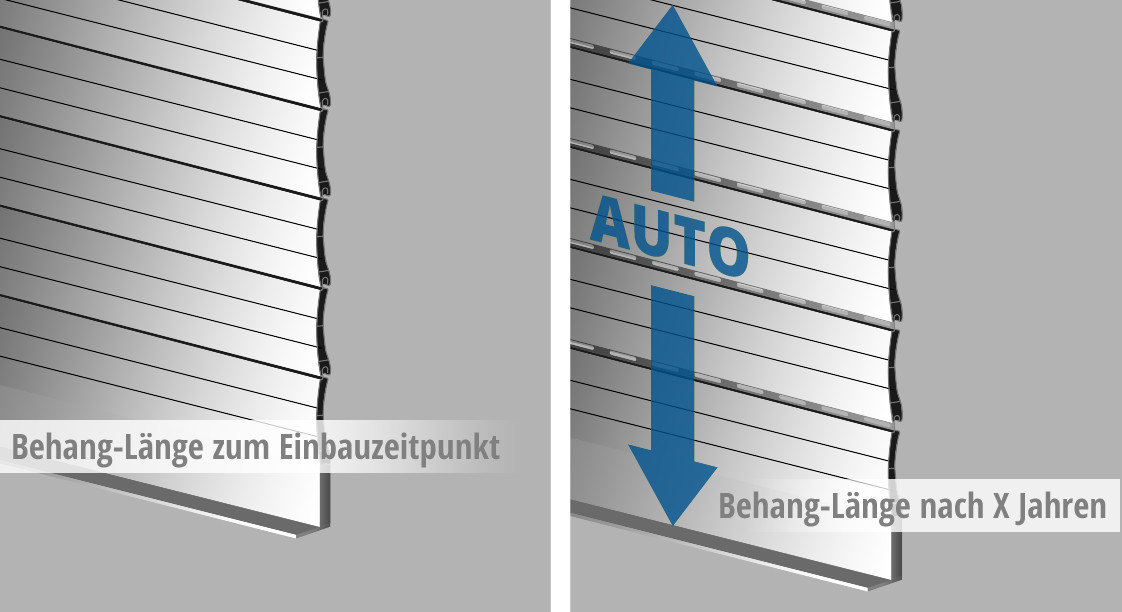

Automatischer Längenausgleich
Durch Temperaturschwankungen und Sonneneinstrahlung längt sich ein Rolladenbehang mit der Zeit um mehrere Zentimeter. Dadurch, dass der BECKER-Motor in periodischen Abständen gegen den oberen Anschlag fährt und unten abschaltet, wenn alle Rolladenlamellen geschlossen sind, werden die Längenveränderungen automatisch ausgeglichen. Eine manuelle Nachjustierung ist für die gesamte Lebensdauer nicht mehr erforderlich.
| Vergleich der Merkmale unserer Rolladen-Motoren: | BECKER E01 | SELVE SE Pro | EVEROXX ERM | |
 | Flüsterleise (Info) |  | | |
Um die große Kraft des verbauten Rolladenmotors auf den Rolladenpanzer übertragen zu können, werden geräuscharme mehrstufige Planetengetriebe eingesetzt. Diese Getriebeform überzeugt durch geringen Platzbedarf bei gleichzeitig zuverlässiger Kraftübertragung auch hoher Drehmomente und zeichnet sich durch besondere Laufruhe aus. | ||||
 | Langlebig (Info) | | | |
Alle unsere Motoren sind auf eine lange Nutzungsdauer ausgelegt. Beim Austausch eines Rolladenmotors sind in der Regel die Arbeitskosten der größte Kostenfaktor - deshalb muss ein Rolladenmotor in jedem Fall über viele Jahre einwandfrei funktionieren. | ||||
 | Leistungsstark (Info) | | | |
Unsere Motoren decken ein breites Leistungsspektrum ab und können mit einem Drehmoment von 8 - 40 Nm (EEVEROXX: 10 - 40 Nm / SELVE: 7 - 30 Nm) bis zu 84 kg zuverlässig heben (abhängig von der Rolladenhöhe). Bitte beachten: Ein unterforderter Motor trägt auf Dauer ebenso Schaden davon wie ein überforderter Motor! Nutzen Sie unseren Rolladen-Rechner (s.u.), um die passende Motor-Leistung für Ihren persönlichen Bedarf zu ermitteln. | ||||
 | Hindernis-Erkennung (Info) | | |  |
Besonders Rolläden im Erdgeschoss haben oft mit Hindernissen im Verfahrweg zu kämpfen: Stühle, Gartengeräte oder Spielsachen werden unachtsam im Fahrbereich des Rolladens abgestellt und beim abendlichen (automatischen) Schließen der Rolladen übersehen. Ein Motor ohne Hinderniserkennung wird den Behang trotz Hindernis weiter abwickeln, bis sich dieser schließlich im Rolladenkasten vollständig verkeilt. Beschädigungen des Behangs, der Rolladenmechanik oder des Motors sind häufig die Folge und verursachen erheblich Reparaturkosten. Unsere BECKER-Motoren haben hier intelligent vorgesorgt: Der Motor erkennt eine Blockade, stoppt die Abwärtsbewegung und rollt den Behang so weit wieder auf, dass ein Abstand von ca. 10-20 cm zum Hindernis entsteht. Dadurch wird der Behang vor Zerstörung geschützt und das Hindernis kann manuell beseitigt werden. | ||||
 | Festfrier-Schutz (Info) | | | |
Im Winter kann es durch die starken Temperaturunterschiede zwischen Tag und Nacht zu Frostschäden an der Rolladenanlage kommen. Wenn sich Schmelzwasser oder Schneematsch auf der Fensterbank ansammelt und während der kalten Nachtphase wieder gefriert, blockiert der Behang morgens beim (automatischen) Hochfahren der Rolläden. Geschieht dies (z.B. durch eine Zeitschaltuhr) unbeaufsichtigt, kann der Rolladenmotor den Behang nicht vom Fensterbrett lösen und wird auf diese Weise beschädigt. Unsere BECKER-Motoren haben hier intelligent vorgesorgt: Der Motor erkennt eine Überlast und schaltet automatisch ab. Dadurch wird ein Auseinanderreißen der Rolladenlamellen verhindert und die nächste Fahrt findet erst statt, nachdem das Eis manuell beseitigt wurde oder getaut ist. | ||||
 | Autom. Längenausgleich (Info) | | | |
Durch Temperaturschwankungen und Sonneneinstrahlung längt sich ein Rolladenbehang mit der Zeit um mehrere Zentimeter. Dadurch, dass der BECKER-Motor immer mal wieder gegen den oberen Anschlag fährt und unten abschaltet, wenn alle Rolladenlamellen geschlossen sind, werden die Längenveränderungen festgestellt und automatisch ausgeglichen. Eine manuelle Nachjustierung ist nicht mehr erforderlich. | ||||
 | Autom. Endlageneinstellung (Info) | | | |
Für den Kunden ist die Endlageneinstellung denkbar einfach: BECKER-Motor einbauen, Behang einhängen, automatische Endlageneinstellung (erfordert Anschlagstopfen oder Endleiste) starten - fertig! Dank innovativer Konstruktion funktioniert die automatische Endlageneinstellung sowohl mit flexiblen Aufhängefedern, als auch mit starren Wellenverbindern (Hochschiebesicherungen). Und ist eine manuelle Endlageneinstellung gewünscht, gelingt diese mit einem herkömmlichen Bedienelement, z.B. einem Knebelschalter. Ein spezieller Motoreinstellschalter ist nicht erforderlich. | ||||
 | Parallelschaltung möglich (Info) | | |  |
Mehrere BECKER-E01-Rolladenmotoren können parallel mit einem Schalter oder einer Zeitschaltuhr bedient werden (bei Everoxx-Motoren ist dafür ein Trennrelais erforderlich). Die maximale Anzahl der parallel betriebenen BECKER-E01-Motoren hängt von der Leistungsaufnahme der einzelnen Motoren und der Belastbarkeit des Schalters bzw. der Zeitschaltuhr ab. Beispiel: Mit dem Schalter i-Switch plus (6 A Schaltleistung) können maximal sechs BECKER-E01 Motoren mit 30 Nm (Stromaufnahme jeweils 0,9 A) parallel betrieben werden. | ||||
 | Geeignet für SW 40- / SW 60-Wellen (Info) | | | |
Die BECKER-E01-Motoren des Typs "P" sind mit SW 40-Achtkantwellen und als Typ "R" mit SW 60-Achtkantwellen kompatibel. Die entsprechenden Adapter sind bereits im Lieferumfang enthalten. | ||||
| (* nur mit optionalem Zubehör) | ||||
Montagebeispiel
Die nachfolgende Grafik soll Ihnen zeigen, wie die BECKER-E01-Rolladenmotoren im Normalfall verbaut werden. Dabei wird der Motor einseitig in die Achtkantwelle geschoben und mittels des im Lieferumfang befindlichen Steckzapfens (Typ "P" = 10 mm / Typ "R" = 3/20 sowie 10 und 12 mm) und des im Lieferumfang befindlichen Motorlagers (ausgelegt für 10 mm Vierkantzapfen) am Mauerwerk befestigt. Auf der Gegenseite wird die Welle über ein Kugellager im Gegenlager gehalten. Gegenlager, Kugellager, Walzenkapsel und Welle sind im Renovierungsfall meist vorhanden und können weiter genutzt werden.
Lieferumfang
BECKER-E01-Motoren werden von uns grundsätzlich installationsbereit geliefert. Wichtiges Zubehör wie die 3,0 m lange vieradrige Anschlussleitung mit steckbarem Anschlussstecker für den Motorkopf, das Motorlager für 10x10 mm Vierkantzapfen, Steckzapfen für den Motorkopf (Typ "P" = 10x10 mm / Typ "R" = 3/20 sowie 10x10 und 12x12 mm) inkl. Splint, die passenden Wellenadapter, oder die ausführliche, deutschsprachige Bedienungsanleitung sind bei uns selbstverständlich. Damit der Motor unbeschädigt bei Ihnen ankommt, haben wir alles gut verpackt.
Becker Rohrmotor E01 – Zuverlässiger Rollladenmotor für komfortable Automatisierung
Hinderniserkennung
Besonders Rolläden im Erdgeschoss haben oft mit Hindernissen im Verfahrweg zu kämpfen: Stühle, Gartengeräte oder Spielsachen werden unachtsam im Fahrbereich des Rolladens abgestellt und beim abendlichen (automatischen) Scahließen der Rolläden übersehen. Unsere BECKER-E01-Rolladenmotoren haben hier intelligent vorgesorgt: Der Motor erkennt eine Blockade, stoppt die Abwärtsbewegung und wickelt den Behang so weit wieder auf, dass ein Abstand von ca. 10-20 cm zum Hindernis entsteht. Dadurch wird der Behang vor Zerstörung geschützt und das Hindernis kann manuell beseitigt werden.
Festfrierschutz
Im Winter kann es durch die starken Temperaturunterschiede zwischen Tag und Nacht zu Frostschäden an der Rolladenanlage kommen. Wenn sich Schmelzwasser oder Schneematsch auf der Fensterbank ansammelt und während der kalten Nachtphase wieder gefriert, blockiert der Behang morgens beim (automatischen) Hochfahren der Rolläden. Der BECKER-Rolladenmotor erkennt die Überlast und schaltet automatisch ab. Dadurch wird ein Auseinanderreißen der Rolladenlamellen verhindert und die nächste Fahrt findet erst statt, nachdem das Eis manuell beseitigt wurde oder getaut ist.
Automatische Endlageneinstellung
Die Endlageneinstellung als letzter Schritt beim Einbau ist denkbar einfach: BECKER-Motor einbauen, Behang einhängen, automatische Endlageneinstellung (erfordert Anschlagstopfen oder Endleiste) starten - fertig! Dank innovativer Konstruktion funktioniert die automatische Endlageneinstellung sowohl mit flexiblen Aufhängefedern, als auch mit starren Wellenverbindern (Hochschiebesicherungen). Und ist eine manuelle Endlageneinstellung gewünscht, gelingt diese mit einem herkömmlichen Bedienelement, z.B. einem Knebelschalter. Ein spezieller Motoreinstellschalter ist nicht erforderlich.
Automatischer Längenausgleich
Durch Temperaturschwankungen und Sonneneinstrahlung längt sich ein Rolladenbehang mit der Zeit um mehrere Zentimeter. Dadurch, dass der BECKER-Motor in periodischen Abständen gegen den oberen Anschlag fährt und unten abschaltet, wenn alle Rolladenlamellen geschlossen sind, werden die Längenveränderungen automatisch ausgeglichen. Eine manuelle Nachjustierung ist für die gesamte Lebensdauer nicht mehr erforderlich.
Montagebeispiel
Die nachfolgende Grafik soll Ihnen zeigen, wie die BECKER-E01-Rolladenmotoren im Normalfall verbaut werden. Dabei wird der Motor einseitig in die Achtkantwelle geschoben und mittels des im Lieferumfang befindlichen Steckzapfens (Typ "P" = 10 mm / Typ "R" = 3/20 sowie 10 und 12 mm) und des im Lieferumfang befindlichen Motorlagers (ausgelegt für 10 mm Vierkantzapfen) am Mauerwerk befestigt. Auf der Gegenseite wird die Welle über ein Kugellager im Gegenlager gehalten. Gegenlager, Kugellager, Walzenkapsel und Welle sind im Renovierungsfall meist vorhanden und können weiter genutzt werden.
Lieferumfang
BECKER-E01-Motoren werden von uns grundsätzlich installationsbereit geliefert. Wichtiges Zubehör wie die 3,0 m lange vieradrige Anschlussleitung mit steckbarem Anschlussstecker für den Motorkopf, das Motorlager für 10x10 mm Vierkantzapfen, Steckzapfen für den Motorkopf (Typ "P" = 10x10 mm / Typ "R" = 3/20 sowie 10x10 und 12x12 mm) inkl. Splint, die passenden Wellenadapter, oder die ausführliche, deutschsprachige Bedienungsanleitung sind bei uns selbstverständlich. Damit der Motor unbeschädigt bei Ihnen ankommt, haben wir alles gut verpackt.
Video-Anleitungen:
Inbetriebnahme Becker C PRO+ Rohrmotor (E01)
KURZTEXT BECKER C PRO+ (E01):
In diesem Video wird Schritt für Schritt erklärt, wie du den Becker Rohrmotor C PRO+ (E01) in Betrieb nimmst und die oberen und unteren Endlagen korrekt einstellst. Ideal für Rollläden und Sonnenschutzanlagen – inklusive praktischer Tipps zur Programmierung, Fehlersuche und für einen langlebigen, leisen Lauf deines Antriebs.
| Modell | P9-16-E01 | R8-17-E01 | R12-17-E01 | R20-17-E01 | R30-17-E01 | R40-17-E01 |
|---|---|---|---|---|---|---|
| Artikel-Nr | 80053 | 80054 | 80055 | 80056 | 80057 | 80058 |
| Nenndrehmoment Nm | 9 | 8 | 12 | 20 | 30 | 40 |
| Eff. Rollladengewicht (kg) bei 1,4 m Rollladenhöhe | 27 | 17 | 26 | 43 | 64 | 84 |
| Eff. Rollladengewicht (kg) bei 2,2 m Rollladenhöhe | 23 | 15 | 23 | 38 | 57 | 75 |
| Bezugswellentyp | SW 40 | SW 60 | SW 60 | SW 60 | SW 60 | SW 60 |
| Drehzahl U/min | 16 | 17 | 17 | 17 | 17 | 17 |
| Leistung W | 110 | 100 | 110 | 160 | 205 | 260 |
| Stromaufnahme A | 0,47 | 0,45 | 0,5 | 0,75 | 0,9 | 1,15 |
| Spannung V | 230 | 230 | 230 | 230 | 230 | 230 |
| Frequenz Hz | 50 | 50 | 50 | 50 | 50 | 50 |
| Betriebszeit min | 4 | 4 | 4 | 4 | 4 | 4 |
| Schutzart | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 |
| Durchmesser mm | 35 | 45 | 45 | 45 | 45 | 45 |
| Leitungslänge m | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 |
| Länge ohne Motorkopf mm | 493 | 511 | 511 | 540 | 564 | 579 |
| Länge mit Motorkopf mm | 506 | 528 | 528 | 557 | 581 | 596 |
| Steckzapfen mm | 10 | 10 + 12 mm + 3/20 | 10 + 12 mm + 3/20 | 10 + 12 mm + 3/20 | 10 + 12 mm + 3/20 | 10 + 12 mm + 3/20 |
Email: info@becker-antriebe.com
- Die Installation darf nur durch qualifiziertes Fachpersonal erfolgen.
- Vor der Installation die Stromzufuhr vollständig unterbrechen.
- Das Gerät ausschließlich für Rollladen- oder Sonnenschutzsysteme verwenden.
- Sicherstellen, dass keine Hindernisse den Lauf des Rohrmotors blockieren.
- Die Steuerung des Motors darf nicht von Kindern oder unbefugten Personen bedient werden.
- Regelmäßig alle Befestigungen und mechanischen Komponenten auf Verschleiß prüfen.
- Der Motor ist nicht für den Einsatz in feuchten oder explosionsgefährdeten Bereichen geeignet, es sei denn, dies ist ausdrücklich in der Spezifikation angegeben.
- Reparaturen dürfen nur durch den Hersteller oder autorisierte Fachkräfte vorgenommen werden.
- Vor der Inbetriebnahme die Bedienungsanleitung sorgfältig lesen und beachten.
- Das Gerät niemals ungeschützt betreiben und sicherstellen, dass Kabel und Anschlüsse ordnungsgemäß installiert sind.
- Der Motor muss innerhalb des angegebenen Temperaturbereichs betrieben werden.
- Bei unsachgemäßem Gebrauch erlischt die Garantie und der Hersteller übernimmt keine Haftung.
ACHTUNG: Sicherheitsvorgaben einhalten, um Schäden oder Verletzungen zu vermeiden. Vor Gebrauch unbedingt die Bedienungsanleitung lesen.
