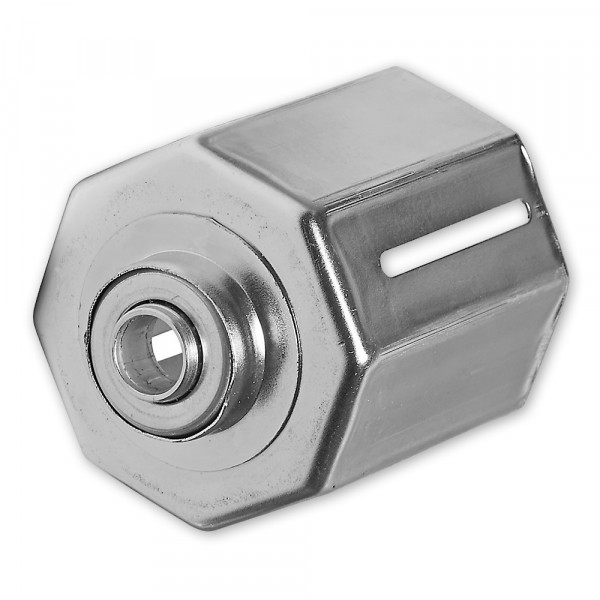

Außenliegende Walzenkapsel SW 60, Kugellager für Achsstift 12 mm

Außenliegende Walzenkapsel für SW 60 mit Kugellager
3,95 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

sofort verfügbar - 1-2 Werktage Lieferzeit

  • 253060
Die außenliegende Walzenkapsel von SELVE wird außen auf die Achtkant-Welle SW 60 geschoben. Der... mehr
"Außenliegende Walzenkapsel SW 60, Kugellager für Achsstift 12 mm"
Die außenliegende Walzenkapsel von SELVE sitzt passgenau außen auf der Achtkant-Welle SW 60. Auf die sichere Verbindung zwischen Lager und Stahlwelle kommt es an, deshalb ist diese Walzenkapsel ist aus verzinktem Metall gefertigt.

Die außenliegende Walzenkapsel von SELVE wird außen auf die Achtkant-Welle SW 60 geschoben. Der Einsatzbereich dieser speziellen Walzenkapsel ist insbesondere bei schmalen Rolladenanlagen: Wenn ein Motor in einer kurzen Achtkant-Welle sitzt, kollidiert dieser häufig mit einer innenliegende Walzenkapsel. Durch den Einsatz dieser außenliegenden Walzenkapsel kann dies umgangen werden.

Mit dem fest verbauten Mini-Kugellager wird die Walzenkapsel auf den 12 mm Achsstift im Kopfstück des Rolladenkastens gesetzt. Bei der Befestigung der Achtkant-Welle im Rolladenkasten dient die lange Walzenkapsel außerdem dazu, kleine Längendifferenzen auszugleichen. Achtung! Mindestens die Hälfte des verschiebbaren Bereichs muss noch auf der Welle stecken, sonst wird die Befestigung instabil! Abschließend wird die Walzenkapsel durch einen dafür vorgesehenen Schlitz an der Achtkant-Welle verschraubt (Schrauben nicht im Lieferumfang), damit die Achtkant-Welle fest zwischen den zwei Lagerstellen fixiert ist.

Pro Rolladenanlage werden zwei Walzenkapseln benötigt (eine für jede Seite), bei Einsatz eines Motors wird nur eine Walzenkapsel für die Gegenseite benötigt.

  • Deutscher Markenhersteller (SELVE)
  • Fachhandelsqualität
  • passgenauer Sitz außen auf der Achtkant-Welle
  • für Einsatz in schmalen Anlagen (kurze Welle) mit Motor
  • aus stabilem Metall gefertigt
  • zum Ausgleich kleiner Längendifferenzen
  • 5 Jahre Garantie*¹ (gemäß unseren Bedingungen)
Weiterführende Links zu "Außenliegende Walzenkapsel SW 60, Kugellager für Achsstift 12 mm"
Hersteller SELVE GmbH & Co. KG Artikelnummer 253060... mehr
Hersteller SELVE GmbH & Co. KG
Artikelnummer 253060
Gewicht 110 g
Abmessungen (HxBxT) 74 x 60 x 60 mm
Farbe silber
Material Metall, verzinkt
für Achtkant-Welle SW 60
verschiebbarer Bereich 60 mm
Durchmesser Achsstift 12 mm
Garantie 5 Jahre*¹ (gemäß unseren Bedingungen)
