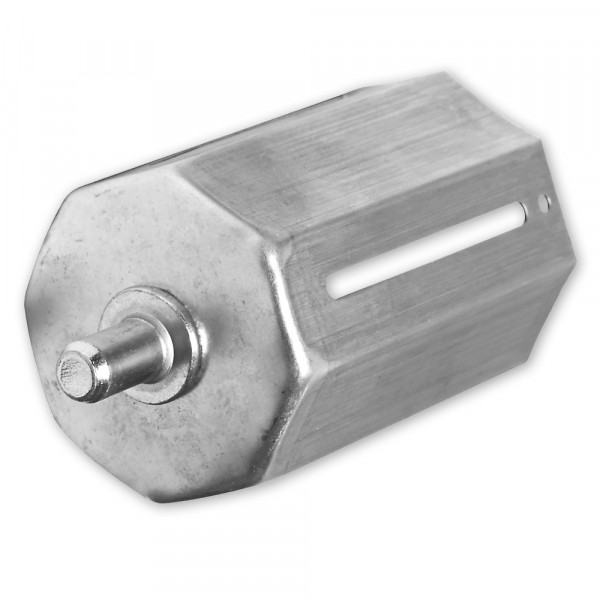

Außenliegende Walzenkapsel SW 60, Achsstift aussen 12 mm

5,95 € *

Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Lagernd: Lieferzeit 1-2 Werktage

Artikel-Nr.: 250661

Die außenliegende Walzenkapsel von SELVE wird außen auf die Achtkant-Welle SW 60 geschoben. Der... mehr

Menü schließen

"Außenliegende Walzenkapsel SW 60, Achsstift aussen 12 mm"

Die außenliegende Walzenkapsel von SELVE sitzt passgenau außen auf der Achtkant-Welle SW 60 und eigent sich insbesondere in Kombination mit Rohrmotoren bei beengten Platzverhältnissen.

Die außenliegende Walzenkapsel von SELVE wird außen auf die Achtkant-Welle SW 60 geschoben. Der Einsatzbereich dieser speziellen Walzenkapsel ist insbesondere bei schmalen Rolladenanlagen: Wenn ein Motor in einer kurzen Achtkant-Welle sitzt, kollidiert dieser häufig mit einer innenliegende Walzenkapsel. Durch den Einsatz dieser außenliegenden Walzenkapsel kann dies umgangen werden.

Der außenliegende Achsstift mit Durchmesser 12 mm wird in ein im Rolladenkasten montiertes Gleit- oder Kugellager gesteckt.

Bei der Befestigung der Achtkant-Welle im Rolladenkasten dient die lange Walzenkapsel außerdem dazu, kleine Längendifferenzen auszugleichen. Achtung! Mindestens die Hälfte des verschiebbaren Bereichs muss noch auf der Welle stecken, sonst wird die Befestigung instabil! Abschließend wird die Walzenkapsel durch einen dafür vorgesehenen Schlitz an der Achtkant-Welle verschraubt (Schrauben nicht im Lieferumfang), damit die Achtkant-Welle fest zwischen den zwei Lagerstellen fixiert ist.

Pro Rolladenanlage werden zwei Walzenkapseln benötigt (eine für jede Seite), bei Einsatz eines Motors wird nur eine Walzenkapsel für die Gegenseite benötigt.

Deutscher Markenhersteller (SELVE)
Fachhandelsqualität
passgenauer Sitz außen auf der Achtkant-Welle
für Einsatz in schmalen Anlagen (kurze Welle) mit Motor
aus stabilem Metall gefertigt
zum Ausgleich kleiner Längendifferenzen
5 Jahre Garantie*¹ (gemäß unseren Bedingungen)

Weiterführende Links zu "Außenliegende Walzenkapsel SW 60, Achsstift aussen 12 mm"

Hersteller SELVE GmbH & Co. KG Artikelnummer 250661... mehr

Menü schließen

Hersteller	SELVE GmbH & Co. KG
Artikelnummer	250661
Gewicht	120 g
Abmessungen (HxBxT)	124 x 60 x 60 mm
Farbe	silber
Material	Metall, verzinkt
für Achtkant-Welle	SW 60
verschiebbarer Bereich	90 mm
Durchmesser Achsstift	12 mm
Garantie	5 Jahre*¹ (gemäß unseren Bedingungen)

Rolladenlager-Set SW 60

Inhalt 1 Stück

4,95 € *

10 Stück selbstschneidende Schraube M4x12 mit...

Inhalt 10 Stück (0,30 € * / 1 Stück)

2,95 € *

Walzenkapsel lang für SW 60 Achtkantwelle

Inhalt 1 Stück

2,49 € *

Walzenkapsel lang für SW 60 Achtkantwelle,...

Inhalt 1 Stück

2,49 € *

Rolladenmotor SELVE SEL Plus - Auslaufmodell

Inhalt 1 Stück

ab 139,95 € *

Herstellerangaben

SELVE GmbH & Co. KG, Werdohler Landstraße 286, 58513 Lüdenscheid
Email: info@selve.de

Sicherheitshinweise

Die Installation und Wartung der Walzenkapseln sollten ausschließlich von qualifiziertem Fachpersonal durchgeführt werden, um eine korrekte Montage und einen sicheren Betrieb zu gewährleisten.
Stellen Sie vor Beginn der Arbeiten sicher, dass der Rollladen vollständig geschlossen ist, um ein plötzliches Herabfallen des Panzers zu verhindern.
Verwenden Sie ausschließlich Walzenkapseln, die für den spezifischen Rollladentyp und die vorhandene Wellenart geeignet sind. Beachten Sie dabei die Herstellerangaben.
Überprüfen Sie regelmäßig den Zustand der Walzenkapseln auf Anzeichen von Verschleiß oder Beschädigungen. Bei festgestellten Mängeln sind die Kapseln umgehend auszutauschen.
Stellen Sie sicher, dass die Walzenkapseln ordnungsgemäß in die Achtkantwelle eingesetzt und fest mit dem Lager verbunden sind, um eine sichere Funktion zu gewährleisten.
Halten Sie Kinder und unbefugte Personen von den Installations- und Wartungsbereichen fern, um Verletzungen zu verhindern.
Beachten Sie alle lokalen Bau- und Sicherheitsvorschriften sowie die spezifischen Anweisungen des Rollladenherstellers bei der Installation und Wartung.
Entsorgen Sie defekte oder ausgediente Walzenkapseln umweltgerecht gemäß den lokalen Entsorgungsvorschriften.

HINWEIS: Lesen Sie vor der Installation und Nutzung der Walzenkapseln die vollständige Bedienungsanleitung sorgfältig durch. Unsachgemäße Verwendung kann zu Schäden oder Verletzungen führen.
